Produktinformationen
| Produkteigenschaft |
Wert |
| Kategorie: |
Bewegliche Lamellen
|
| Durchmesser: |
Ø 100 mm, Ø 70 mm, Ø 125 mm, Ø 150 mm, Ø 120 mm, Ø 160 mm, Ø 60 mm, Ø 80 mm, Ø 90 mm |
| Farbe: |
weiß, grau, braun, graphit |
| Insektenschutz: |
ohne Insektenschutz |
Produktbeschreibung
Dieses Lamellengitter wurde speziell für die Montage in Lüftungsrohren entwickelt und dient dem zuverlässigen Schutz von Lüftungsöffnungen vor äußeren Witterungseinflüssen. Es verhindert effektiv das Eindringen von Regen, Schnee, Wind und Schmutz, ohne dabei die Funktion der Lüftungsanlage zu beeinträchtigen.
Dank der durchdachten, strömungsoptimierten Bauform gewährleistet das Lamellengitter einen ungehinderten Luftdurchlass. Die Abluft kann frei zirkulieren, ohne dass es zu nennenswerten Luftwiderständen oder Leistungsbeeinträchtigungen kommt. Dadurch eignet sich das Gitter ideal für den dauerhaften Einsatz in technischen Lüftungssystemen.
Die Lamellen verhindern zuverlässig das ungewollte Einströmen von Außenluft in das Lüftungssystem, beispielsweise bei Winddruck oder bei Stillstand der Anlage. Bei aktivem Luftstrom öffnen sich die Lamellen automatisch und schließt selbstständig, sobald kein Luftaustritt mehr erfolgt. Dadurch werden Kaltluft, Zugluft sowie das Eindringen von Gerüchen wirksam reduziert und die Effizienz der Lüftungsanlage unterstützt.
Hinweis: Die Lamellen sind funktional konstruiert und dient der Reduzierung von Lufteinströmung. Diese sind nicht luftdicht ausgeführt und bietet keinen vollständigen Schutz vor starken oder dauerhaft anliegenden Gerüchen. Montieren Sie das Lamellengitter ausschließlich in wettergeschützten Bereichen.
Das Gitter wird direkt in das Lüftungsrohr gesteckt und ermöglicht eine einfache, sichere Installation. Die passgenaue Ausführung sorgt für einen festen Sitz und zuverlässigen Halt – auch bei Wind und wechselnden Witterungsbedingungen. Bei Bedarf kann das Gitter an den vier Montagelöchern verschraubt werden - diese sind nach der Montage nicht mehr im Sichtbereich.
Gefertigt aus widerstandsfähigem Material ist das Lüftungsgitter für den Einsatz im Außenbereich konzipiert. Es ist witterungsbeständig, langlebig und pflegeleicht und behält auch bei dauerhafter Belastung ihre Schutzfunktion.
Die Farbgebung der Montageplatte kann von dem Lamellengitter abweichen. Nach fachgerechter Montage ist die Montageplatte nicht mehr sichtbar.
Warum ABS-Kunststoff?
ABS-Kunststoff wird oft verwendet, weil er leicht, langlebig und kostengünstig ist. Er ist beständig gegen Feuchtigkeit, Chemikalien und Korrosion, wodurch er sich ideal für Lüftungsrohre oder Bauteile im Innen- und Außenbereich eignet. Zudem lässt sich PVC gut verarbeiten und bietet eine glatte Oberfläche, die Ablagerungen vorbeugt und leicht zu reinigen ist.

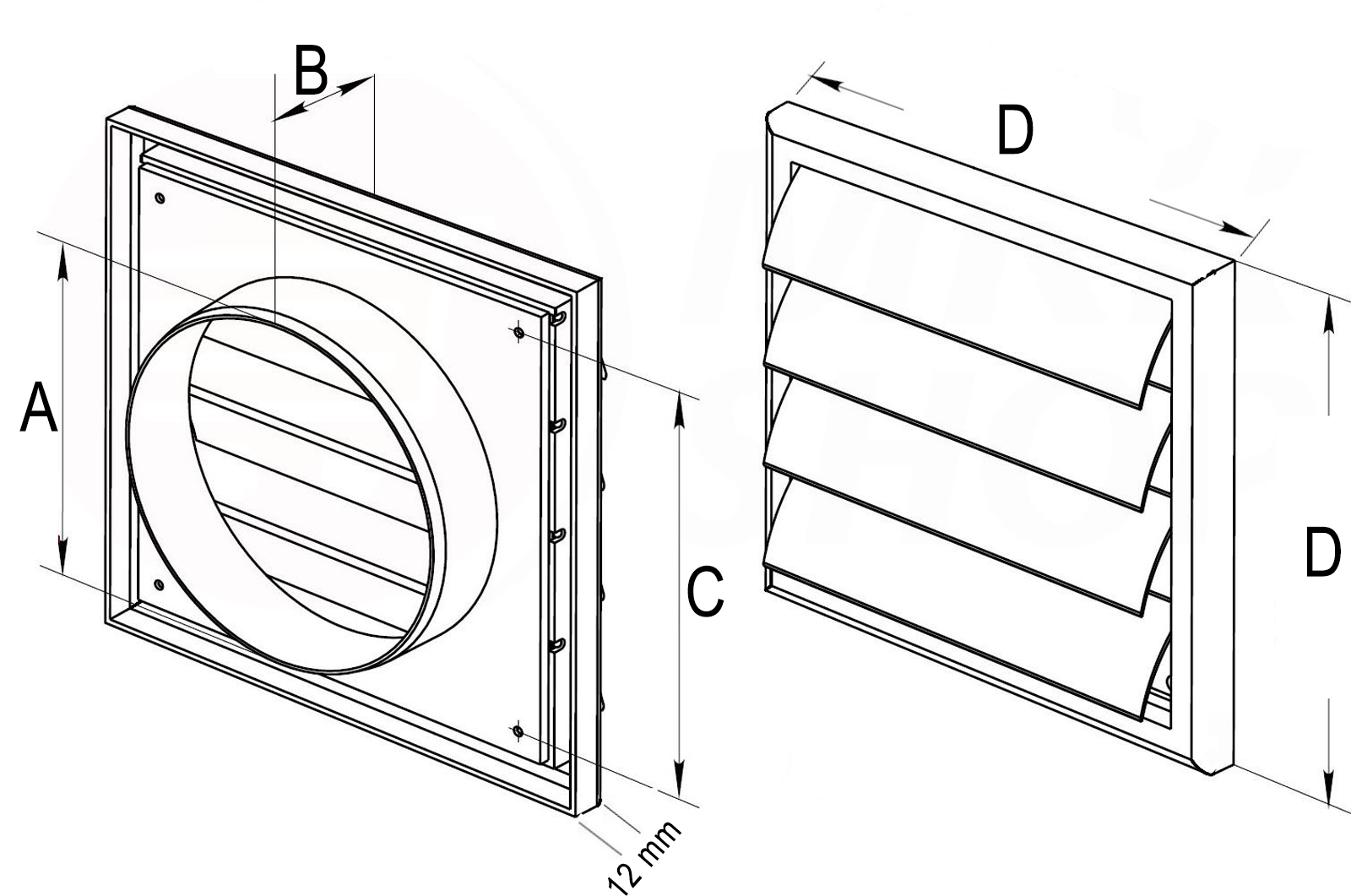

Die technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
| Durchmesser |
A außen [mm] |
B [mm] |
C [mm] |
D [mm] |
| Ø 60 mm |
59 |
32 |
152 |
170 |
| Ø 70 mm |
69 |
32 |
152 |
170 |
| Ø 80 mm |
79 |
32 |
152 |
170 |
| Ø 90 mm |
89 |
32 |
152 |
170 |
| Ø 100 mm |
98 |
32 |
152 |
170 |
| Ø 110 mm |
109* |
32 |
152 |
170 |
| Ø 120 mm |
118 |
32 |
152 |
170 |
| Ø 125 mm |
123* |
32 |
152 |
170 |
| Ø 150 mm |
148 |
32 |
152 |
170 |
| Ø 160 mm |
158* |
32 |
152 |
170 |
*Der Durchmesser wird durch einen Vergrößerungsring erreicht, der Flansch selbst hat die nächst kleinere Größe.
Der angegebene Durchmesser bezieht sich auf den Innendurchmesser des Lüftungsrohres.
