Produktbeschreibung
Der isolierte 90° Lüftungsbogen mit Doppellippendichtung eignet sich zur Richtungsänderung in runden Lüftungsleitungen und ermöglicht eine schnelle und fachgerechte Installation in Zu- und Abluftsystemen. Der Bogen selbst besteht aus robustem verzinktem Stahl und ist werkseitig mit einer flexiblen Elastomerschaum-Isolierung (FEF) versehen.
Die integrierte Dämmung reduziert Wärmeverluste und unterstützt gleichzeitig den Schutz vor Kondensatbildung. Darüber hinaus besitzt das Isoliermaterial schalldämmende Eigenschaften, wodurch sich der Bogen besonders für anspruchsvolle Lüftungsinstallationen, kontrollierte Wohnraumlüftungen (KWL) und Anlagen mit Wärmerückgewinnung eignet.
An den Anschlussenden ist der Lüftungsbogen mit einer EPDM-Doppellippendichtung ausgestattet. Diese sorgt für eine zuverlässige und luftdichte Verbindung mit passenden Rundrohren. Die Steckverbindung ermöglicht eine unkomplizierte Montage und erleichtert den Aufbau eines durchgängig abgedichteten Lüftungssystems.
Ein wesentlicher Vorteil ist die bereits werkseitig aufgebrachte Isolierung. Das zeitaufwendige nachträgliche Dämmen des Formstücks kann dadurch entfallen. Gleichzeitig sorgt die gleichmäßig ausgeführte Isolierung für einen zuverlässigen thermischen Schutz des Lüftungssystems.
Der isolierte 90° Lüftungsbogen ist in verschiedenen Durchmessern erhältlich und eignet sich ideal für zentrale Lüftungsanlagen, kontrollierte Wohnraumlüftung, Zu- und Abluftsysteme, Klimatisierung sowie Lüftungsanlagen mit Wärmerückgewinnung. Durch die Kombination aus einem Bogen aus verzinktem Stahl, integrierter Isolierung und EPDM-Doppellippendichtung bietet das Formstück eine langlebige und montagefreundliche Lösung für professionell ausgeführte, isolierte Rundrohrsysteme.
Anwendungsbereiche: Typische Einsatzorte sind Keller, Dachböden, Technik- und Nebenräume, Installationsschächte sowie abgehängte Decken. Der Bogen kann außerdem bei Leitungsführungen durch Garagen, Lagerbereiche und andere unbeheizte Gebäudeteile eingesetzt werden. Er eignet sich sowohl für Neubauten als auch für Sanierungs- und Modernisierungsprojekte im privaten, gewerblichen und öffentlichen Gebäudebereich.
Der Betriebstemperaturbereich liegt bei -40°C bis +85 °C.
Warum verzinktes Stahl?
Verzinkter Stahl ist besonders widerstandsfähig gegenüber Umwelteinflüssen wie Feuchtigkeit, Temperaturschwankungen oder mechanischer Beanspruchung. Durch die Zinkbeschichtung wird das Stahlblech effektiv vor Korrosion geschützt – ein entscheidender Vorteil in luftführenden Systemen, bei denen Kondensat oder Witterungseinflüsse auftreten können. Darüber hinaus ist verzinkter Stahl formstabil, langlebig und wartungsarm – ideal für den dauerhaften Einsatz in anspruchsvollen Umgebungen.

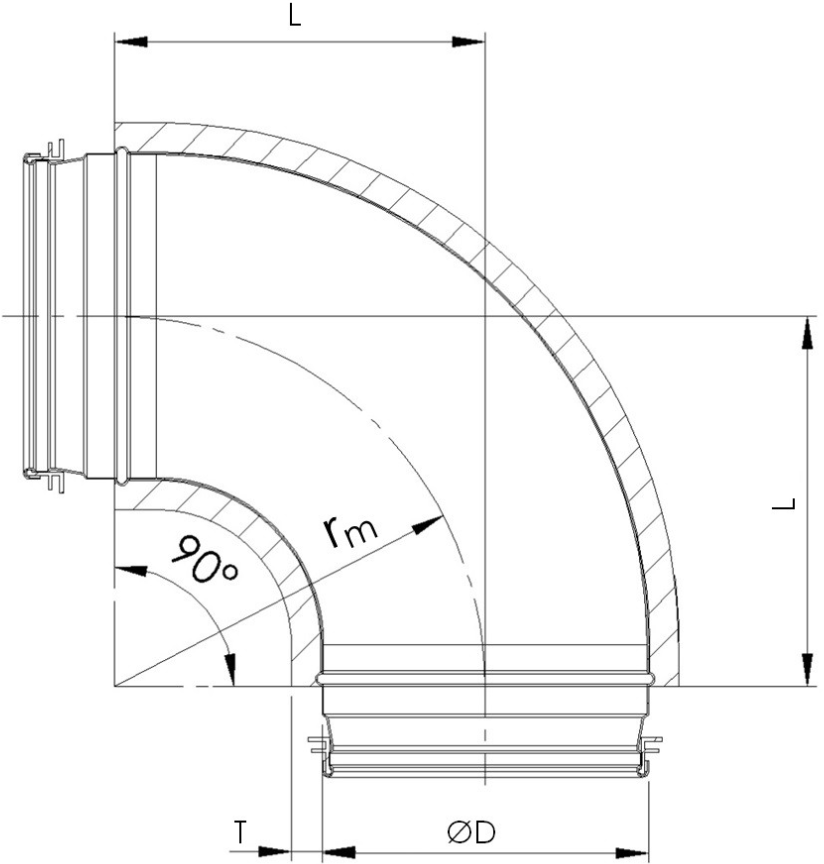

Die technischen Daten und die technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
