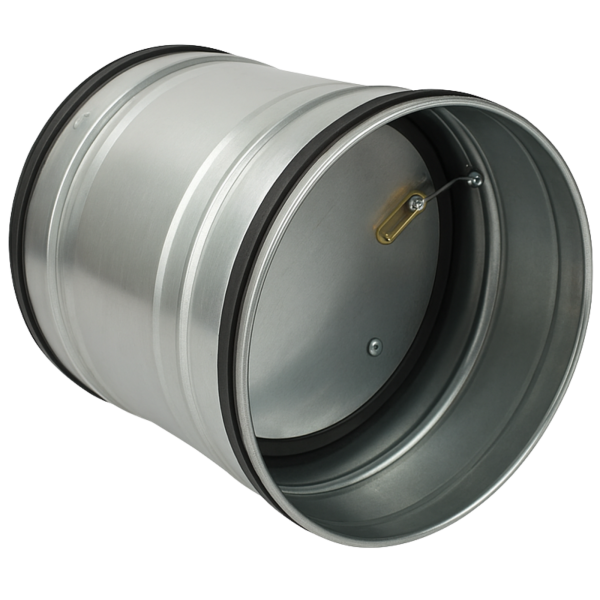

Brandschutzklappe mit Doppellippendichtung Ø 100 - 315 mm

Brandschutzklappe mit Doppellippendichtung Ø 100 - 315 mm

- Automatischer Verschluss bei ca. 72 °C durch schmelzbares Thermoelement und Zugfedermechanismus
- Brandprüfungen nach PN-EN 1366-2:2001P
- Klappenelement aus Silikat-Zementplatte
- Zuverlässige Lösung für den modernen baulichen Brandschutz in der Lüftungstechnik

Größe

57,90 €

inkl. 19% USt. , zzgl.

Dieser Artikel hat Variationen. Wählen Sie das gewünschte Produkt aus.

24 Auf Lager

Artikelnummer: 21204
Kategorie: Komponenten
Hersteller: VONLIS

Die Brandschutzklappen sind speziell für den Einsatz in allgemeinen Lüftungsanlagen konzipiert und übernehmen eine zentrale Rolle im vorbeugenden Brandschutz. Sie dienen dazu, die Ausbreitung von Rauch und Feuer zwischen angrenzenden, separat ausgewiesenen Brandzonen wirksam zu verhindern. Die Klappen werden direkt an den Durchgangsstellen von Gebäudetrennwänden in die Lüftungsanlage integriert und sind so konstruiert, dass sie die brandschutztechnischen Eigenschaften sowie die Schutzfunktion der jeweiligen Trennwand nachbilden.

Unter normalen Betriebsbedingungen bleiben die Klappen geöffnet, um eine uneingeschränkte Luftzirkulation zu ermöglichen. Im Brandfall jedoch erfolgt ein automatischer Verschluss – ausgelöst durch einen integrierten schmelzbaren Thermoelementmechanismus in Kombination mit einem zuverlässigen Zugfedermechanismus. Sobald eine Temperatur von ca. 72 °C erreicht wird, schließt die Brandschutzklappe automatisch und sorgt so für eine wirksame Abschottung des betroffenen Bereichs.

Das Gehäuse sowie das Zubehör bestehen aus verzinktem Stahlblech, das sich durch hohe Robustheit und Korrosionsbeständigkeit auszeichnet. Die Brandschutzklappe selbst, auch als Feuersperre bezeichnet, besteht aus einer hochwertigen Silikat-Zementplatte, die speziell für den Einsatz unter extremen thermischen Belastungen entwickelt wurde.

Die Brandschutzklappen sind sowohl für den Einbau in vertikale als auch in horizontale Gebäudetrennwände geeignet. Sie bieten einen geprüften Feuerwiderstand der Klasse EI 120 (ve ho i↔o) S, wobei dieser Wert in Abhängigkeit von der Widerstandsklasse der Gebäudetrennwand steht.

Die Klassifizierung der Brandschutzklappen erfolgt nach den Vorgaben der Norm PN-EN 13501-3+A1:2010P, die die Brandklassifizierung von Bauprodukten und Bauelementen regelt. Die notwendigen Brandprüfungen wurden gemäß PN-EN 1366-2:2001P durchgeführt, einem anerkannten Prüfstandard für Feuerwiderstandstests von Installationen, insbesondere von Brandschutzklappen. Sämtliche Produktionsprozesse orientieren sich streng an den Anforderungen der Norm PN-EN 15650:2010, die die allgemeinen Anforderungen an Brandschutzklappen definiert.

Damit vereinen die Klappen höchste technische Präzision mit normgerechter Sicherheit und bieten eine zuverlässige Lösung für den modernen baulichen Brandschutz im Bereich der Lüftungstechnik.

Die technischen Daten sowie eine technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".

Anwendungsbereich:	Außenbereich Innenbereich
Durchmesser:	250 mm 315 mm 100 mm 150 mm 125 mm 160 mm 200 mm
Material:	verzinktes Stahlblech
Verpackungseinheit:	1 Stück

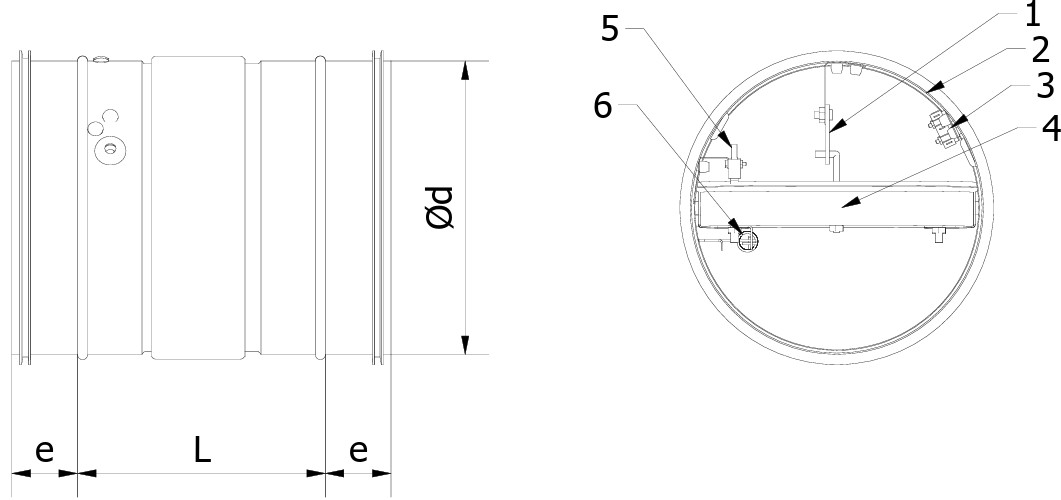

Ø 100 - 200 mm

1 - Thermischer Auslöser; 2 - Gehäuse; 3 - Endschalter - geschlossene Position (Option); 4 - Trennwand; 5 - Endschalter - offene Position (Option); 6 - Zugfeder

Größe	Ød [mm]	e [mm]	L [mm]
Ø 100 mm	99	36	132
Ø 125 mm	124	36	132
Ø 150 mm	149	36	132
Ø 160 mm	159	36	132
Ø 200 mm	199	36	132

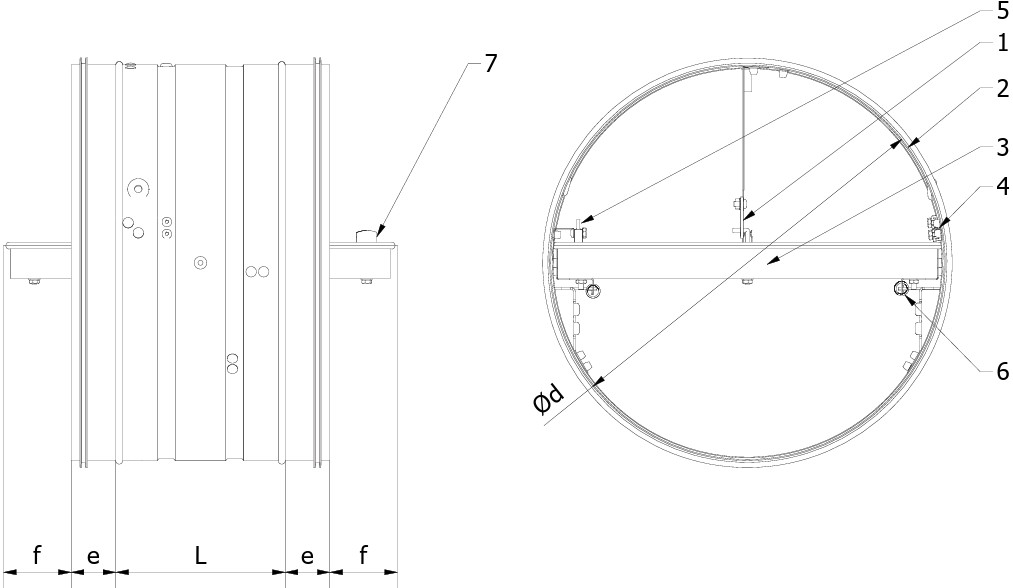

Ø 250 - 315 mm

1 - Thermischer Auslöser; 2 - Gehäuse; 3 - Trennwand; 4 - Endschalter - geschlossene Position (Option); 5 - Endschalter - offene Position (Option); 6 - Zugfeder; 7 - Verriegelung

Größe	Ød [mm]	e [mm]	L [mm]	f [mm]
Ø 250 mm	249	36	132	25
Ø 315 mm	314	36	132	50

Wesentliche Produktmerkmale	Ebenen und/oder Klassen des Produkts
Nominale Aktivierungsbedingungen/Sensitivität	El 120 (ve ho i ?o) S (300 PA)
Tragfähigkeit des Sensorelements	280N
Ansprechtemperatur des Sensorelements	<72°
Verzögerung (Reaktionszeit)
Schließzeit	<2 min
Betriebssicherheit
Zyklen	50 Zyklen
Feuerbeständigkeit
Integrität	El120
Isolierung	El120
Rauchaustritt	ElS120
Mechanische Stabilität (unter E)	E120
Beibehaltung des Querschnitts (unter E)	E120
Dauerhaftigkeit der Verzögerung
Reaktion des Sensorelements auf Temperatur und Tragfähigkeit	280N <72°
Dauerhaftigkeit der Betriebssicherheit
Tests mit offenem Schließzyklus	50 Zyklen

Die Brandschutzklappen sind für den Einbau in die nachfolgenden Trennwandkonstruktionen vorgesehen:

Art der Trennwand	Mindestdicke [mm]
Beton-Trennboden	150
Betonmauer	115
Vollziegelmauer	115
Porenbeton-Einheitswand	115
Gipskartonwand auf Stahlrahmen mit Feuer Widerstand bei EI 120 bewertet oder höher	125
