Produktbeschreibung

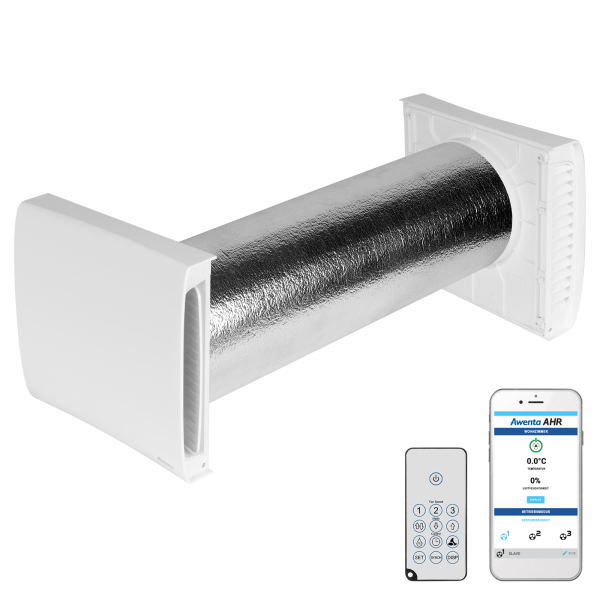

Diese dezentrale Wärmerückgewinnung ist ein innovatives Lüftungsgerät der neuesten Generation, das eine effektive Belüftung von Räumen ermöglicht und gleichzeitig Wärmeverluste minimiert. Durch ihren keramischen Speicherwärmetauscher wird die Wärmeenergie der Abluft gespeichert und genutzt, um die kühlere, von außen zugeführte Luft zu erwärmen. Auf diese Weise wird die Energieeffizienz deutlich gesteigert, Heizkosten werden reduziert und der Wohnkomfort erhöht. Damit eignet sich das System hervorragend für Neubauten, Sanierungen oder die Nachrüstung bestehender Lüftungsanlagen.
Dank dem Feuchtesensor und der APP-Steuerung können Betriebszeiten, Lüftergeschwindigkeiten und verschiedene Betriebsmodi flexibel angepasst werden. Der Feuchtesensor überwacht kontinuierlich die Raumluftfeuchtigkeit und passt die Lüftungsleistung automatisch an, um Schimmelbildung zu vermeiden und ein gesundes Raumklima zu gewährleisten. Die Wärmerückgewinnung kann mehrere Geräte miteinander verbinden und über drahtlose Kommunikation synchronisieren. Dadurch ist es möglich, Frischluft zuzuführen, Abluft abzuführen oder im Wechselbetrieb zu arbeiten. Der Nachtmodus sorgt für zusätzlichen Komfort bei minimalem Geräuschpegel.
Die Montage sollte in einer Höhe von mindestens einem Meter über dem Boden erfolgen, abseits von Wärmequellen wie Heizkörpern oder Fernsehern, um eine optimale Leistung zu gewährleisten. Das System ist modular aufgebaut und lässt sich problemlos mit weiteren Komponenten bestehender Lüftungsanlagen kombinieren.
Die dezentrale Rückgewinnung wird zur energieeffizienten Lüftung in Wohn- und Bürogebäuden eingesetzt. Typische Einsatzbereiche sind Badezimmer, Küchen, Wohnräume oder einzelne Bürobereiche. Auch bei Umbauten und Renovierungen ermöglicht das System eine nachträgliche Verbesserung der Energieeffizienz und sorgt für normgerechte, nachhaltige Lüftungslösungen. Durch den Feuchtesensor eignet sich das System besonders für Feuchträume wie Badezimmer oder Küchen, wo eine automatische Feuchtigkeitsregelung den Komfort und die Luftqualität zusätzlich verbessert.
Warum APP-gesteuert?
Die Android App ermöglicht eine komfortable Steuerung und Überwachung des Geräts über Smartphone oder Tablet. Hauptfunktionen sind die Anpassung der Lüftergeschwindigkeit, der Wechsel zwischen Betriebsmodi, die Aktivierung des Nachtmodus, die Synchronisation mehrerer Geräte sowie die Anzeige und automatische Steuerung der Luftfeuchtigkeit über den integrierten Feuchtesensor. Dies erhöht die Nutzerfreundlichkeit, trägt zur Langlebigkeit der Anlage bei und unterstützt ein energieeffizientes Gebäudemanagement.
Der Betriebstemperaturbereich liegt bei -20 °C bis +40 °C.
⚠️ Wichtiger Hinweis: Die dezentrale Wärmerückgewinnung darf nur entsprechend der Montageanleitung betrieben werden. Unsachgemäßer Einbau oder Betrieb kann die Leistung beeinträchtigen und die Lebensdauer des Geräts verkürzen.
Die technische Zeichnung sowie die technischen Daten entnehmen Sie bitte dem Reiter "Technische Daten".
Funktionsprinzip
 |
 |
 |
| Die Hauptfunktion des Geräts besteht darin, einen effektiven Luftaustausch im Raum zu gewährleisten und gleichzeitig den Wärmeverlust zu minimieren. Durch den Einsatz eines keramischen Speicherwärmetauschers wird die beim Lüftungsprozess verlorene Wärme zurückgewonnen. Dieser Wärmetauscher speichert die Wärmeenergie und nutzt sie, um die kühlere, von außen zugeführte Luft zu erwärmen. Wenn die Zulufttemperatur höher als die Raumtemperatur ist, senkt der Wärmetauscher diese mithilfe der Ablufttemperatur. |
Abluft
Während des Betriebs in Abgasrichtung speichert der Keramiktauscher die Wärme. Sobald der Wärmetauscher vollständig aufgeheizt ist, wechselt die Betriebsrichtung automatisch.
Die optimale Betriebszeit in eine Richtung wird durch die Temperaturmesswerte von Sensoren vor und nach dem Wärmetauscher bestimmt.
|
Zuluft
Die im Wärmetauscher gespeicherte Wärme wird vom Zuluftstrom aufgenommen und anschließend an den Raum abgegeben. Sobald der Wärmetauscher abgekühlt ist, erfolgt automatisch ein Wechsel der Betriebsrichtung.
Die optimale Betriebsdauer in eine Richtung wird durch Temperaturmessungen von Sensoren vor und nach dem Wärmetauscher bestimmt.
|
Kommunikation
 |
 |
 |
|
Drahtlose Kommunikation
Das Gerät ermöglicht die Vernetzung mehrerer Geräte in einem oder mehreren Räumen über drahtlose Kommunikation, ohne dass eine mühsame Verkabelung notwendig ist. Die Verdunstung kann in verschiedenen Modi erfolgen: Beide Geräte können entweder nur Frischluft zuführen, nur Abluft abführen oder im Wechselbetrieb arbeiten, wobei ein Gerät Frischluft zuführt und das andere Abluft abführt.
|
Platzierungsbeispiel
Die Rückgewinnung wurde entwickelt, um ein Netzwerk von Geräten zu ermöglichen, die gleichzeitig in mehreren Räumen eines Hauses arbeiten. Je mehr Geräte installiert sind, desto mehr Frischluft wird in die Innenräume geleitet und desto niedriger sind die Heizkosten während der Heizperiode.
|
LED-Anzeige
Die LED-Anzeige an der Unterseite des Ventilators informiert den Benutzer über wichtige Gerätedaten und Umgebungsbedingungen, wie Luftfeuchtigkeit, Temperatur, Ventilatorgeschwindigkeit, Luftströmungsrichtung, verbleibende Zeit bis zum Ausschalten (bei eingestelltem Timer) und die aktuelle Uhrzeit.
|

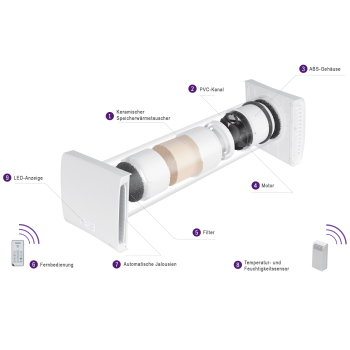

Gerätekomponenten
 |
Keramischer Wärmetauscher
Der Keramikwärmetauscher ist das Herzstück des Geräts und eines seiner zentralen Komponenten. Es wurde ein sechseckiger Wärmetauscher eingesetzt, der einen der höchsten Wärmerückgewinnungskoeffizienten bei dezentralen Lüftungsgeräten auf dem Markt erreicht.
|
 |

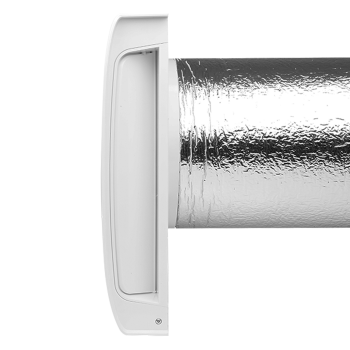

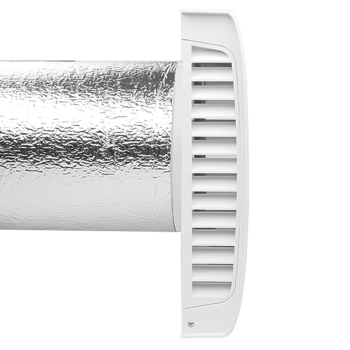

Kanal
Der Kanal besteht aus PVC mit einem Zusatz von Silberionen, um das Wachstum von Bakterien im Inneren zu verhindern. Weiterhin wurde eine zusätzliche Isolierung eingesetzt, um Kondensation und Wärmeverlust zu reduzieren.
|
 |
Reinigungsfilter
Das Gerät ist mit zwei Luftreinigungsfiltern ausgestattet.
|
 |
Reinigungsfilter G3
Filter der Klasse G3 sind darauf ausgelegt, größere Partikel wie Staub, Pollen und andere grobe Staubpartikel aus der Luft zu entfernen. Die Bezeichnung "G" steht für "Grobstaub".
Ein G3-Filter erfasst typischerweise Partikel mit einer Größe von über 10 Mikrometern. Er hat eine durchschnittliche Rückhalteeffizienz von etwa 80 % bis 90 % für diese Partikelgröße, was ihn zu einem sehr effektiven Mittel zur Verlängerung der Lebensdauer des Geräts macht.
|
 |
Automatische Jalousien
Automatische Jalousien, die den Luftstrom unterbrechen, wenn das Gerät ausgeschaltet ist, und eine schallisolierte Innenverkleidung erhöhen den Bedienkomfort.
|
 |
Motor
Das Gerät ist mit einem energiesparenden bürstenlosen Motor ausgestattet.
|
 |

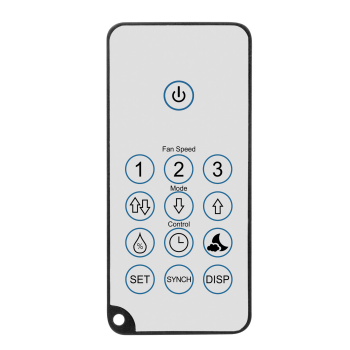

Fernbedienung
Mit einer Infrarot-Fernbedienung ausgestattet, ermöglicht es Ihnen, das Gerät in vollem Umfang zu bedienen, Betriebsmodus und Betriebsgeschwindigkeit zu ändern und es ein- und auszuschalten.
Darüber hinaus können Sie mit der Fernbedienung unendlich viele Geräte synchronisieren, die Uhrzeit einstellen und den Filterverschmutzungszähler zurücksetzen.
|
 |
Feuchtigkeits- und Temperatursensor
Ein kabelloser Temperatur- und Feuchtigkeitssensor ermöglicht den automatischen Betrieb des Geräts, das die Betriebsgeschwindigkeit basierend auf den Messungen anpasst.
|
Funktionen
 |
Schalter
Das Ein- und Ausschalten des Ventilators erfolgt über einen externen Schalter, der Teil der Elektroinstallation des Gebäudes ist und nicht im Gerät selbst enthalten ist.
|
 |
Feuchtigkeitssensor
Das Gerät ist standardmäßig mit einem Feuchtigkeitssensor (HYGRO-Modus) ausgestattet, der das Gerät aktiviert, sobald die Luftfeuchtigkeit im Raum den eingestellten Wert überschreitet. Dieser Wert kann vom Benutzer in 10%-Schritten zwischen 10% und 90% eingestellt werden. Im HIGRO-Modus vergleicht das Gerät den gemessenen Feuchtigkeitswert mit dem eingestellten Wert. Wenn der gemessene Wert um 0-10% über dem eingestellten Wert liegt, schaltet sich das Gerät im ersten Gang ein, bei 10-20% im zweiten Gang und bei über 20% im dritten Gang. Das Gerät schaltet sich ab, sobald die tatsächliche Luftfeuchtigkeit dem eingestellten Wert entspricht.
Ein blinkendes Symbol auf dem Bildschirm signalisiert die Aktivierung des HYGRO-Modus.
Diese Funktion kann per Fernbedienung aktiviert werden.
|
 |
Timer / Nachlauf
Das Gerät kann so eingestellt werden, dass es sich nach 5, 10, 15, 30, 45, 60, 120 oder 180 Minuten automatisch ausschaltet. Das Display zeigt die verbleibende Zeit bis zum Ausschalten an. Ein Wechsel des Gangs beeinflusst die Timer-Einstellung nicht.
Nach Ablauf der eingestellten Zeit schaltet sich das Gerät ab und speichert den zuletzt genutzten Gang. Die Aktivierung des Timers wird durch das sequentielle Aufleuchten der LEDs im mittleren Teil des Displays (von oben nach unten) angezeigt.
Diese Funktion kann per Fernbedienung aktiviert werden.
|
 |
NIGHT-Betrieb
Durch betätigen der "NIGHT" Taste wird der Nachtmodus aktiviert, der einen besonders leisen Betrieb ermöglicht. Tagsüber kann eine bestimmte Zeit eingestellt werden, zu der der NIGHT-Modus automatisch aktiviert wird.
Diese Funktion kann per Fernbedienung aktiviert werden.
|
 |
Drei Stufen
Im dezentralen Lüftermodell stehen drei Geschwindigkeitsstufen zur Auswahl. Die Geschwindigkeiten können entweder per Fernbedienung oder automatisch eingestellt werden. Durch die Integration von Temperatur- und Luftfeuchtigkeitssensoren passt das Gerät seine Betriebsparameter kontinuierlich an die aktuellen Raumbedingungen an.
Diese Funktion kann per Fernbedienung aktiviert werden.
|
