Produktbeschreibung
Dieser Filter eignet sich ideal zur nachträglichen Montage in Lüftungs- und Flachkanäle und bietet eine einfache Möglichkeit, bestehende Installationen zuverlässig gegen Staub, grobe Schmutzpartikel und unerwünschte Insekten abzusichern.
Die strömungsorientiert geschnittenen Wände sind so gestaltet, dass der Luftstrom möglichst wenig beeinflusst wird – die Luft kann nahezu ungehindert zirkulieren, während der integrierte Filter Verunreinigungen zuverlässig zurückhält.
Die umlaufend eingepresste Gummidichtung sorgt für eine feste und dauerhaft sichere Fixierung im Rohr. Sie passt sich dem Rohrinnenrand an, verhindert ein Verrutschen oder Herausfallen und dichtet gleichzeitig sauber ab. Dadurch wird das Bauteil vibrationsarm gehalten und es entstehen keine klappernden Geräusche, selbst bei stärkerem Luftzug. Das Bauteil kann sowohl vertikal als auch horizontal montiert werden und bietet somit maximale Flexibilität bei der Installation – ganz gleich, ob das Rohr an der Decke, an der Wand oder am Boden verläuft.
Der integrierte Filter ist mit einer 30-ppi-Filterfeinheit ausgeführt und besteht aus hochwertigem, offenporigem Filterschaumstoff. Mit 30 Poren pro Zoll bietet er eine mittlere bis feine Porenstruktur und sorgt für ein ausgewogenes Verhältnis zwischen Luftdurchlässigkeit und Partikelrückhaltung. Staub und grobe Schmutzpartikel werden effektiv reduziert, während der geringe Strömungswiderstand einen konstanten Luftdurchsatz gewährleistet.
Insgesamt erhalten Sie mit diesem Filterelement eine praktische, langlebige und einfach zu montierende Lösung, um Ihre Rohrsysteme nachträglich und ohne großen Aufwand mit einer effektiven Filtration auszustatten.
⚠️ Wichtiger Hinweis: Das Insektenschutzgitter ist nicht geeignet, um in Komponenten montiert zu werden.
Der Betriebstemperaturbereich liegt bei -5 °C bis +40 °C.
Warum Kunststoff?
Kunststoff ist ein Material mit glatter, hochwertiger Oberfläche. Das Material ist besonders schlagzäh und bruchfest, wodurch es im Alltag deutlich widerstandsfähiger ist als viele vergleichbare Kunststoffe. Gleichzeitig bleibt es formstabil und beständig gegenüber Feuchtigkeit sowie vielen Chemikalien, was es langlebig und pflegeleicht macht. Durch seine Lebensmitteltauglichkeit sowie Geruchs- und Geschmacksneutralität eignet es sich ideal für Produkte, die sicher in Kontakt mit Lebensmitteln kommen. Zudem ist Kunststoff leicht zu reinigen und behält auch bei regelmäßiger Nutzung dauerhaft seine Form.

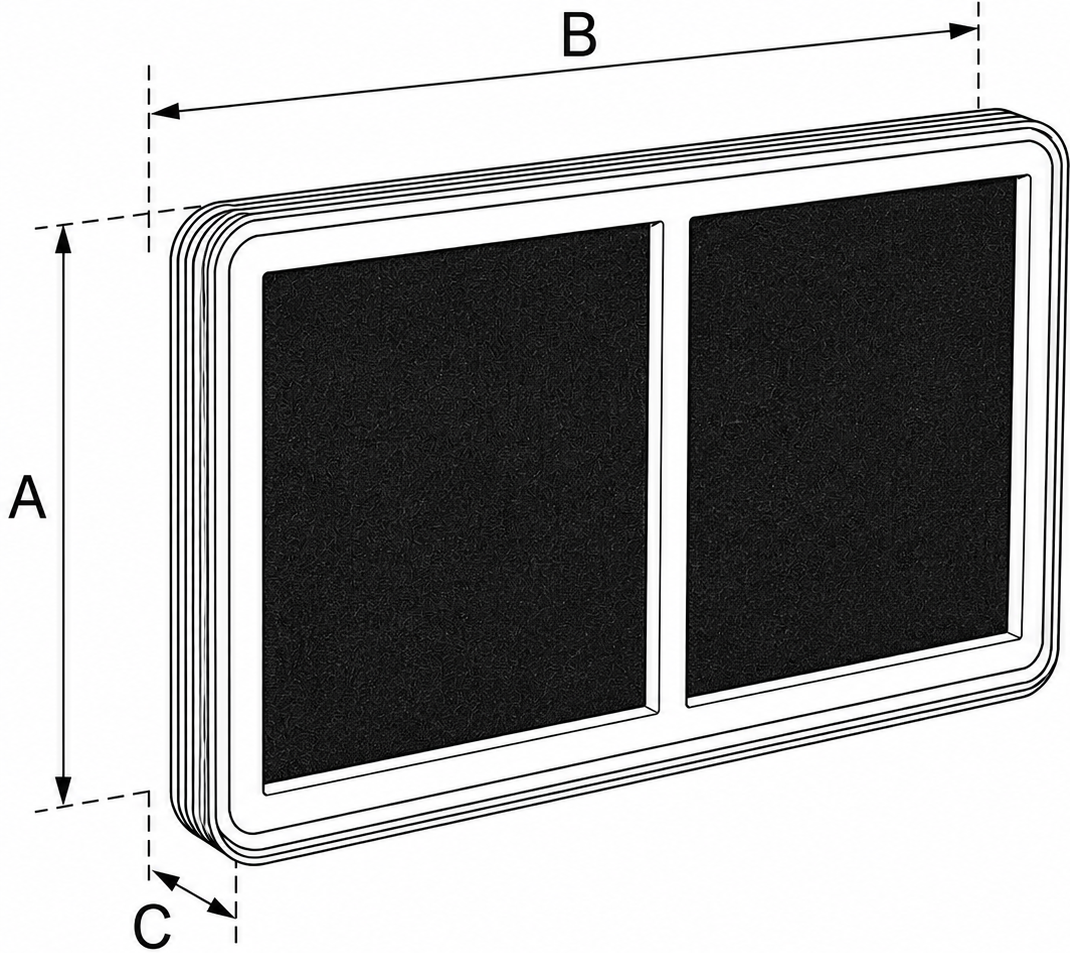

Die technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
| Größe |
A [mm] |
B [mm] |
C [mm] |
| 55 x 110 mm |
54 |
109 |
2,1 |
| 55 x 220 mm |
54 |
219 |
2,1 |
| 60 x 120 mm |
59 |
119 |
2,1 |
| 60 x 204 mm |
59 |
203 |
2,1 |
| 75 x 150 mm |
74 |
149 |
2,1 |
| 90 x 220 mm |
89 |
219 |
2,1 |
Bitte beachten Sie, dass sich die Dichtung entsprechend anpasst und das Gitter für ein Flachkanal mit dem Innenmaß der ausgewählten Größe ausgelegt ist.
Montagehinweis:
Für eine unkomplizierte Montage im Flachkanal kann die Gummidichtung bei Bedarf mit einem rückstandslos verdunstenden Gleitmittel behandelt werden. Achten Sie darauf, keinen übermäßigen Druck auszuüben, um ein Beschädigen der Gummidichtung zu vermeiden. Zudem darf kein Druck auf den Filter ausgeübt werden – drücken Sie bei der Installation ausschließlich auf den Rahmen.
