Produktbeschreibung
Der Kanal- Rohrverbinder ist die ideale Lösung für die platzsparende Verlegung von Lüftungsleitungen und eignet sich hervorragend als Lüftungskanal oder Abluftkanal in Wohn- und Gewerberäumen. Durch seine flache Bauform lässt er sich besonders gut in engen Bereichen einsetzen, zum Beispiel hinter abgehängten Decken, in Schächten, entlang von Wänden oder über Schränken. So können Frischluft- und Abluftstränge unauffällig und effizient verlegt werden.
Dank der glatten Innenoberfläche wird ein optimaler Luftstrom gewährleistet und Strömungsverluste werden minimiert. Der Verbinder ist in verschiedenen Größen erhältlich und lässt sich mit Kanälen oder Rohren flexibel an jedes Lüftungssystem anpassen.
Ob für Dunstabzugshauben, Ventilatoren, Lüftungsanlagen oder zur Belüftung von Küchen, Bädern und Werkstätten – der Bogen ist vielseitig einsetzbar und garantiert eine einfache, schnelle und zuverlässige Montage. Damit ist er die perfekte Wahl für Neubau, Renovierung oder Nachrüstung, wenn es um eine saubere und effiziente Luftführung geht.
Warum PVC-Kunststoff?
PVC-Kunststoff wird oft verwendet, weil er leicht, langlebig und kostengünstig ist. Er ist beständig gegen Feuchtigkeit, Chemikalien und Korrosion, wodurch er sich ideal für Lüftungsrohre oder Bauteile im Innen- und Außenbereich eignet. Zudem lässt sich PVC gut verarbeiten und bietet eine glatte Oberfläche, die Ablagerungen vorbeugt und leicht zu reinigen ist.
Der Betriebstemperaturbereich liegt bei -5 °C bis +60 °C.
⚠️ Wichtiger Hinweis: Der Verbinder ist nicht geeignet, um zwei Komponenten miteinander zu verbinden. Für diesen Anwendungsfall müssen Sie ein Rohr als Verbindungsstück verwenden oder ein Verbindungsstück für Komponenten.

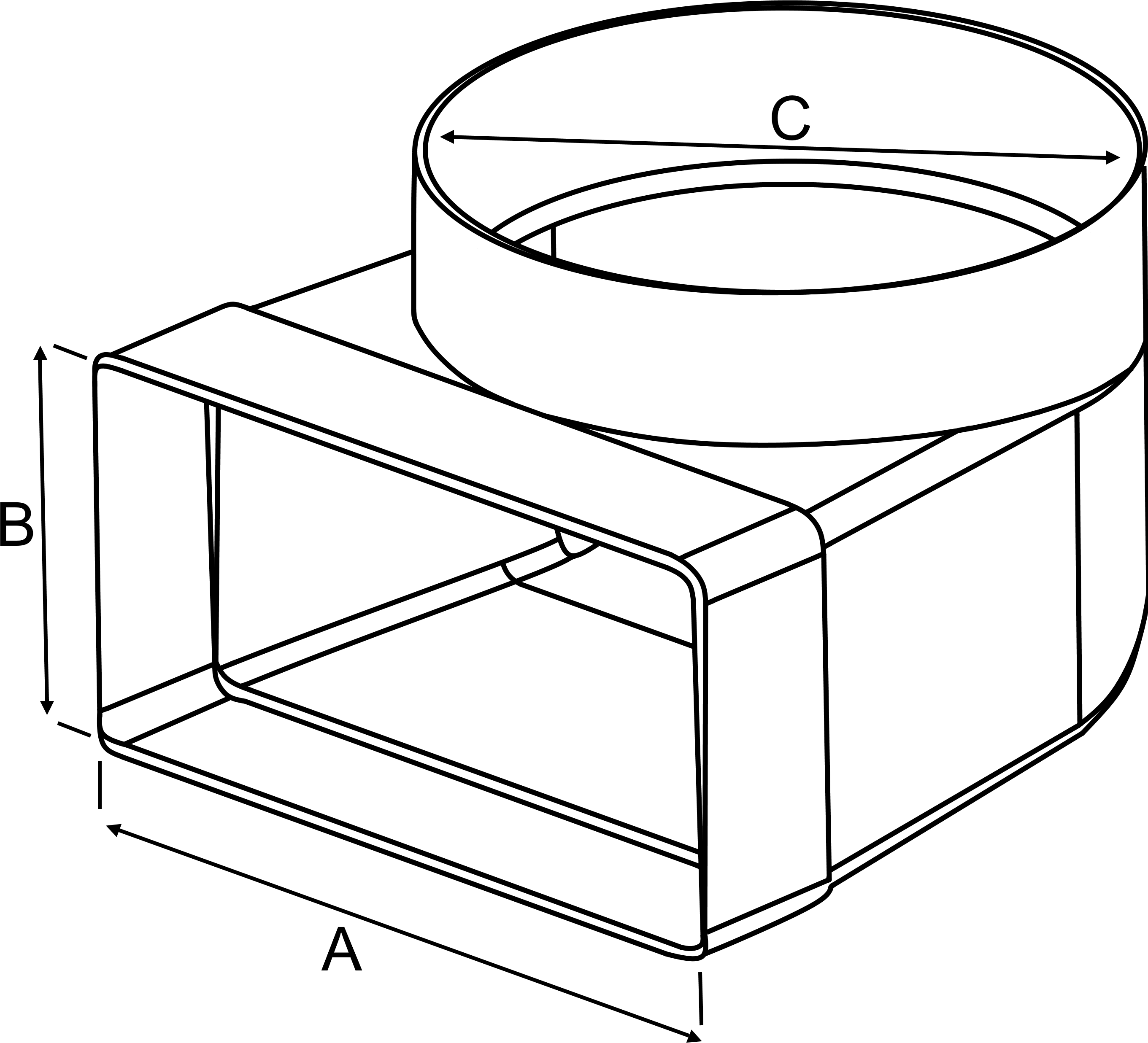

Die technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
| Größe |
Durchmesser |
A [mm] |
B [mm] |
C [mm] |
| 55 x 110 mm |
Ø 100 mm |
110 |
55 |
100 |
| 55 x 220 mm |
Ø 100 mm |
220 |
55 |
100 |
| 55 x 220 mm |
Ø 125 mm |
220 |
55 |
125 |
| 60 x 120 mm |
Ø 100 mm |
120 |
60 |
100 |
| 60 x 204 mm |
Ø 100 mm |
204 |
60 |
100 |
| 60 x 204 mm |
Ø 125 mm |
204 |
60 |
125 |
| 60 x 204 mm |
Ø 150 mm |
204 |
60 |
150 |
| 75 x 150 mm |
Ø 150 mm |
150 |
75 |
150 |
| 90 x 220 mm |
Ø 100 mm |
220 |
90 |
100 |
| 90 x 220 mm |
Ø 125 mm |
220 |
90 |
125 |
| 90 x 220 mm |
Ø 150 mm |
220 |
90 |
150 |
Wichtiger Hinweis: Bei den angegebenen Maßen A und B handelt es sich um die Innenmaße des Kanals. Die Innenmaße sind ca. 2-4 mm größer. Bei dem angegebenen Maß C handelt es sich um den Innendurchmesser des Rohres. Der Außendurchmesser ist ca. 2-3 mm kleiner.
