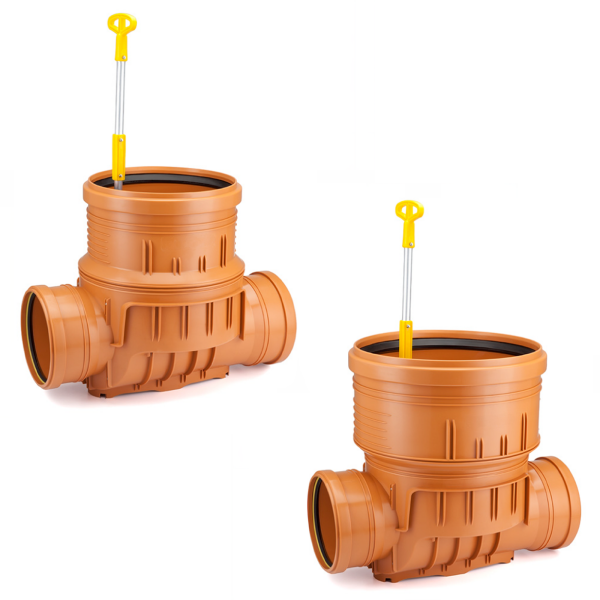

Kontrollschächte mit Sturmschieber verhindern effektiv das Zurückfließen von Abwasser. Ihr Hauptvorteil liegt in der abnehmbaren Rückschlagklappe, die von oben entnommen werden kann.
Diese Schächte bieten eine effektive Sicherheit für Gebäude, da sie vor Rückstau und Überschwemmungen schützen. Sie sind kosteneffizient und lassen sich einfach installieren. Ein weiterer Vorteil ist die Möglichkeit, die Rückschlagklappe bequem von der Bodenoberfläche zu entfernen, ohne den Schacht betreten zu müssen, was die Wartung besonders praktisch und für Einzelpersonen leicht durchführbar macht. Dank ihrer hohen Beständigkeit gegen Korrosion, extreme Temperaturen und chemische Einflüsse sind sie langlebig und zuverlässig. Darüber hinaus haben die Schächte umfangreiche Tests gemäß der Norm PN-EN 13564 erfolgreich bestanden, was ihre Qualität und Sicherheit bestätigt.
Einsatzbereich und Funktion:
Der Sockel mit Sturmschieber ist speziell für den Einsatz in Sanitär- und Regenwasserabflusssystemen vorgesehen. Der ideale Installationsort ist die Abwasserleitung zwischen dem Gebäude und dem Hauptnetz. Neben seiner Funktion als Revisionsschacht dient er gleichzeitig als zuverlässiger Schutz vor Rückfluss und Überschwemmungen.
Schutzmechanismus bei Rückfluss:

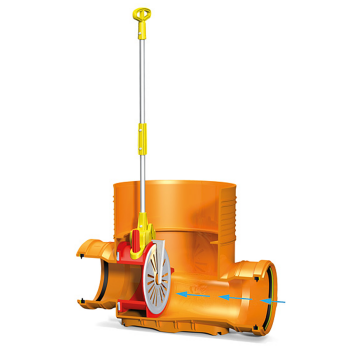

Rückflüsse, die durch Starkregen, Schneeschmelze oder Überschwemmungen verursacht werden, können tieferliegende Räume überfluten. Während des Normalbetriebs fließt das Abwasser ungehindert und hebt die lose aufgehängte Klappe an. Bei Rückstau schließt die Klappe automatisch und verhindert so das Zurückfließen des Wassers.

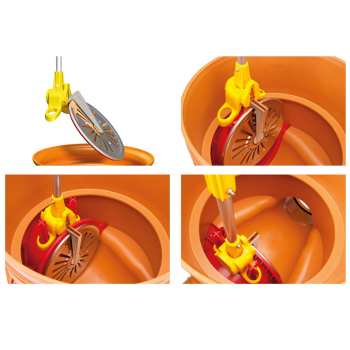

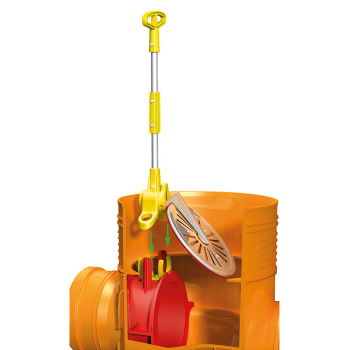

Dieser Vorgang erfolgt vollständig automatisch und erfordert keinen manuellen Eingriff. Die Klappe ist fest mit einer Chrom-Nickel-Stange mit Griff verbunden, wodurch sie leicht zur Inspektion und Wartung entnommen werden kann. Nach der Überprüfung wird die Klappe mithilfe der Stange wieder sicher im Verriegelungsmechanismus platziert.
Bitte beachten Sie, dass DN110 mithilfe eines Reduzierstücks - DN160 auf DN110 erreicht wird. Der Kontrollschacht selbst hat einen Anschlussdurchmesser von DN160.
Die technischen Zeichnungen entnehmen Sie bitte dem Reiter "Technische Daten".
| Steigrohr |
315 |
315 |
| Anschlüsse |
160 |
200 |
| Ø a [mm]Ø a [mm]ØØ a [mm] |
160 |
200 |
| Ø b [mm] |
315 |
315 |
| c [mm] |
32 |
32 |
| d [mm] |
ausziehbar bis zu 5 m |
| Steigrohr |
400 |
400 |
| Anschlüsse |
160 |
200 |
| Ø a [mm]Ø a [mm]ØØ a [mm] |
160 |
200 |
| Ø b [mm] |
400 |
400 |
| c [mm] |
32 |
32 |
| d [mm] |
ausziehbar bis zu 5 m |
Bitte beachten Sie, dass DN110 mithilfe eines Reduzierstücks - DN160 auf DN110 erreicht wird. Der Kontrollschacht selbst hat einen Anschlussdurchmesser von DN160.
