Unsere Luft- Verteilerkästen aus verzinktem Stahlblech sind speziell für die Lüftungstechnik und können für die Zu- und Abluft eingesetzt werden. Sie sind ideal für die Wand-, Boden- und Deckenmontage.
Aufgrund der geringen Größe und des geringen Gewichts benötigen diese Anschlusskästen nur wenig Platz und auch keine besondere Installation. Für die Montage werden keine speziellen Werkzeuge benötigt.
Für die Schalldämpfung empfehlen wir Ihnen die Ausführung "schallabsorbierend" mit einer 9 mm dicken Innenauskleidung.
Auswahlmöglichkeiten:
Hauptanschluss DN 125
Ausgänge DN 75 mit 2 Abgängen
Hauptanschluss DN 160
Ausgänge DN 75 mit 8 Abgängen
Hauptanschluss DN 200
Ausgänge DN 75 mit 12 Abgängen
Alle weiteren technischen Details entnehmen Sie bitte dem Reiter "Abmessungen"
Aufgrund der geringen Größe und des geringen Gewichts benötigen diese Anschlusskästen nur wenig Platz und auch keine besondere Installation. Für die Montage werden keine speziellen Werkzeuge benötigt.
Für die Schalldämpfung empfehlen wir Ihnen die Ausführung "schallabsorbierend" mit einer 9 mm dicken Innenauskleidung.
Auswahlmöglichkeiten:
Hauptanschluss DN 125
Ausgänge DN 75 mit 2 Abgängen
Hauptanschluss DN 160
Ausgänge DN 75 mit 8 Abgängen
Hauptanschluss DN 200
Ausgänge DN 75 mit 12 Abgängen
Alle weiteren technischen Details entnehmen Sie bitte dem Reiter "Abmessungen"
Auswahlmöglichkeiten:
Hauptanschluss DN 125
Ausgänge DN 75 mit 2 Abgängen
Hauptanschluss DN 160
Ausgänge DN 75 mit 8 Abgängen
Hauptanschluss DN 200
Ausgänge DN 75 mit 12 Abgängen
Technische Zeichnungen:
Zuluft DN 125
Abluft DN 75 mit 2 Abgängen ohne Gummidichtung
| Ø A | Ø B | Ø C | Ø L | Ø d1 | n | Ø d2 |
|---|---|---|---|---|---|---|
| 180 mm | 180 mm | 75 mm | 320 mm | 125 mm | 2 | 63 mm |

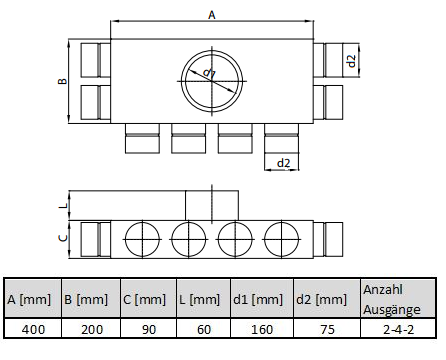

Zuluft DN 160
Abluft DN 75 ohne Gummidichtung + 8 Abgängen mit Gummidichtung
| Produkt | Ø A | Ø B | Ø C | Ø L | Ø d1 | Ø n | Ø k | Ø d2 |
|---|---|---|---|---|---|---|---|---|
| 75-2-4-2 | 400 mm | 200 mm | 90 mm | 60 mm | 160 mm | 4 | 4 | 63 mm |
Zuluft DN 200
Abluft DN 75 mit 12 Abgängen ohne Gummidichtung
| Ø A | Ø B | Ø C | Ø L | Ø d1 | Ø n | Ø k | Ø d2 |
|---|---|---|---|---|---|---|---|
| 540 mm | 160 mm | 220 mm | 60 mm | 200 mm | 12 | entfällt | 63 mm |
