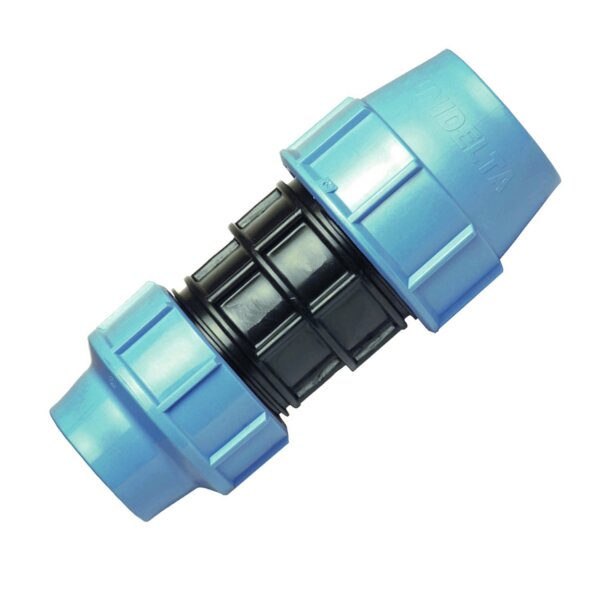

Unsere Reduktionsverbinder wurden speziell für die Verbindung von Polyäthylenrohren mit Außendurchmesser zwischen 16 mm und 63 mm entwickelt und sind mit allen Rohren nach verschiedensten Normen kompatibel.
Diese Schraubverbinder / -muffen eigenen sich hervorragend für die Installation von Wasser- und Flüssigkeitsanlagen mit einem Druck von bis zu 16 bar.
Dank der Materialeigenschaften überzeugen die Reduzierungen durch ein hohes Maß an chemischer Beständigkeit gegenüber Laugen, Salzlösungen und anorganischen Säuren. Darüber hinaus sind sie UV beständig.
Beachten Sie bei der Montage, dass das PE Rohr so tief eingesteckt werden muss - bis der innen liegende Dichtungsring das PE Rohr umschließt.
PE Rohre werden immer in mm angegeben. Beim Rohr ist das der Aussendurchmesser. Fittinge benötigen somit die selbe Größe wir der Aussendurchmesser vom Rohr. Angaben in Zoll beziehen sich immer auf ein Gewinde und niemals auf ein PE Rohr Anschlußmaß.
Einsatzbereich:
- Bewässerung
- Landwirtschaft
- Beregnung
- Industrieanlagen
Materialeigenschaften:
Klemmverschraubung: schwarzes Polypropylen (PP)
Dichtung: schwarzer Nitrilkautschuk (NBR)
KLemmring: weißes Acetalharz (POM)
Überwurfmutter: blaues Poypropylen (PP)
UV-Beständig - hohe Abriebfestigkeit - geringes Gewicht
Montage:
- Fitting auf das Rohr stecken, gefolgt vom O-Ring
- Rohr bis zum Anschlag einführen
- Komponenten fest ziehen
Vorteil:
- leichte Montage
- wenig Zeitaufwand bei der Montage
- perfekte hydraulische Dichtheit
- perfekte mechanische Dichtheit, dank der inneren Ringe
Achtung:
Nach der Montage immer eine Druckprobe nach DIN 4279 durchführen.
Diese Schraubverbinder / -muffen eigenen sich hervorragend für die Installation von Wasser- und Flüssigkeitsanlagen mit einem Druck von bis zu 16 bar.
Dank der Materialeigenschaften überzeugen die Reduzierungen durch ein hohes Maß an chemischer Beständigkeit gegenüber Laugen, Salzlösungen und anorganischen Säuren. Darüber hinaus sind sie UV beständig.
Beachten Sie bei der Montage, dass das PE Rohr so tief eingesteckt werden muss - bis der innen liegende Dichtungsring das PE Rohr umschließt.
PE Rohre werden immer in mm angegeben. Beim Rohr ist das der Aussendurchmesser. Fittinge benötigen somit die selbe Größe wir der Aussendurchmesser vom Rohr. Angaben in Zoll beziehen sich immer auf ein Gewinde und niemals auf ein PE Rohr Anschlußmaß.
| Gepr. Normen | Kompatibel mit PE-ROHREN |
Zertifikate | Max Druck | Temperatur | Zulassung |
|---|---|---|---|---|---|
|
EN 12201 ISO 4427 ISO 14236 ISO 13460 DIN 8074 |
PELD PEHD PE40 PE80 PE100 |
DVGW (Deutschland) KIWA (Niederlande) ITA (Italien) WRAS (Großbritannien) ITB (Polen) ETA (Dänemark) |
16 bar | -10°C bis + 80°C | DVGW Trinkwasser- zulassung |
Einsatzbereich:
- Bewässerung
- Landwirtschaft
- Beregnung
- Industrieanlagen
Materialeigenschaften:
Klemmverschraubung: schwarzes Polypropylen (PP)
Dichtung: schwarzer Nitrilkautschuk (NBR)
KLemmring: weißes Acetalharz (POM)
Überwurfmutter: blaues Poypropylen (PP)
UV-Beständig - hohe Abriebfestigkeit - geringes Gewicht
Montage:
- Fitting auf das Rohr stecken, gefolgt vom O-Ring
- Rohr bis zum Anschlag einführen
- Komponenten fest ziehen
Vorteil:
- leichte Montage
- wenig Zeitaufwand bei der Montage
- perfekte hydraulische Dichtheit
- perfekte mechanische Dichtheit, dank der inneren Ringe
Achtung:
Nach der Montage immer eine Druckprobe nach DIN 4279 durchführen.
Technische Zeichnung:
Technische Daten:
Technische Daten:
| Größe [mm] | 63x50 |
|---|---|
| D [mm] | 115 |
| D1 [mm] | 96 |
| L [mm] | 246 |
| l [mm] | 130 |
| l1 [mm] | 104 |
| PN [bar] | 16 |
