Produktinformationen
| Produkteigenschaft |
Wert |
| GTIN: |
4059271252560 |
| Kategorie: |
Wickelfalzrohrsystem
|
Maße und Gewicht
| Versandgewicht: |
4,00 kg
|
| Artikelgewicht: |
4,00 kg
|
Produktbeschreibung

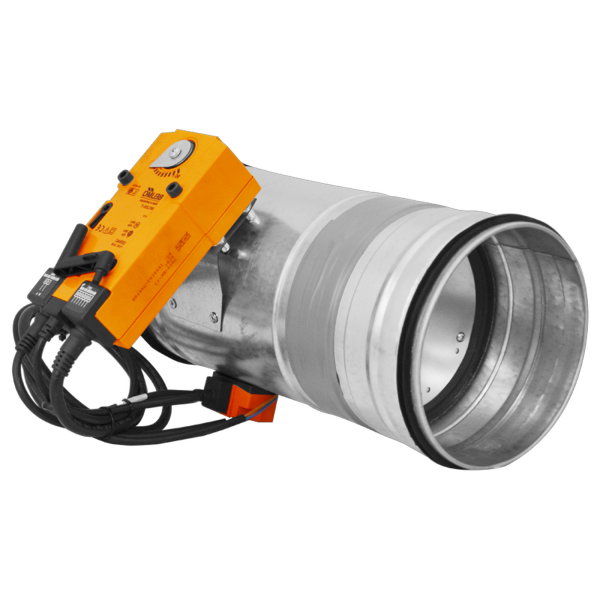

Die runde Brandschutzklappe ist speziell für den Einsatz in allgemeinen Lüftungsanlagen konzipiert und wird an der Durchgangsstelle von Gebäudetrennwänden eingebaut, um die Eigenschaften und Schutzfunktionen der Wand nachzubilden. Unter normalen Betriebsbedingungen bleibt die Klappe geöffnet, im Brandfall schließt sie sich automatisch und verhindert so zuverlässig den Durchtritt von Rauch und Feuer zwischen benachbarten Brandabschnitten.
Sie kann sowohl in vertikalen als auch in horizontalen Gebäudetrennwänden eingesetzt werden und erreicht – abhängig von der Widerstandsklasse der Wand – einen geprüften Feuerwiderstand der Klasse EI 120 (ve ho i↔o). Die Brandschutzklappe ist mit einem Zugfedermechanismus und einem Federrücklaufantrieb mit thermischer Auslösung ausgestattet. Bei der federbelasteten Ausführung ist zusätzlich ein Endschalter integriert.
Das Gehäuse und alle Hilfskomponenten bestehen aus verzinktem Stahlblech, während die Absperrtrennwand aus robusten Silikatzementplatten gefertigt ist. Die Qualität ist nach den geltenden Normen geprüft: Die Brandklassifizierung erfolgt gemäß PN-EN 13501-3+A1:2010P, die Brandprüfungen nach PN-EN 1366-2:2001P, und der gesamte Produktionsprozess entspricht der Norm PN-EN 15650:2010.
Damit bietet diese runde Brandschutzklappe eine langlebige, normgerechte und hochsichere Lösung für den vorbeugenden Brandschutz in der Lüftungstechnik.
Die technischen Daten sowie eine technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
| Ød [mm] |
e [mm] |
L [mm] |
L1 [mm] |
f [mm] |
Gewicht [kg] |
| 159 |
36 |
132 |
248 |
0,0 |
3,1 |

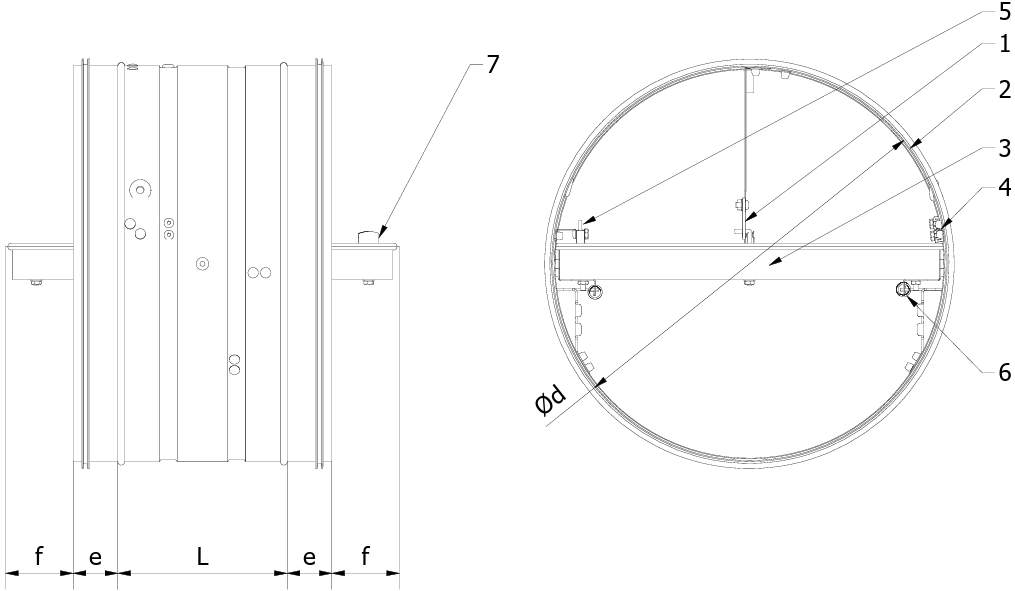

1 - Thermischer Auslöser
2 - Gehäuse
3 - Trennwand
4 - Endschalter - geschlossene Position (optional)
5 - Endschalter - offene Position (optional)
6 - Zugfeder
7 - Blockade

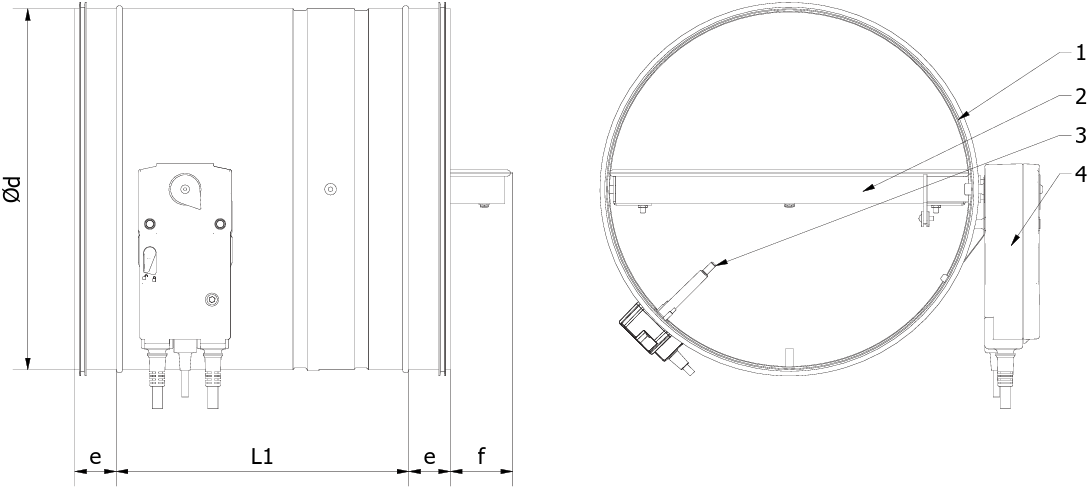

1 - Gehäuse
2 - Trennwand
3 - Auslöser
4 - Antrieb
