Ein Wohnraumlüfter der durch sein klassisches aber auch außergewöhnliches Design besticht.
Dieser Ventilator wird zur Belüftung zwischen zwei Räumen oder zur Entlüftung nach draußen eingesetzt.
Somit findet er seinen Einsatz in Toiletten und Badezimmer gern aber auch in Küchen und anderen Wohnräumen. Dank der Ausführung mit Feuchtesensor kann der Ventilator feuchte Luft aus dem Badezimmer befördern. Und zwar immer dann, wenn der gewünschte Feuchtigkeitswert überschritten wird. So können Sie effektiv Schimmel vermeiden.
Dank der Rückstauklappe wird ein Eindringen von kalter oder feuchter Luft in den Wohnraum verhindert. Somit ist für ein frisches Raumklima bestens gesorgt.
Hinweis: Der Feuchtesensor reagiert auf Tröpfchenbildung wie z.B. beim Duschen durch aufsteigenden Dampf. Er reagiert nicht bei Feuchtigkeit, die z.B. aufgrund feuchter Wände aufkommt. Hier empfehlen wir einen Standard Lüfter der mit einer handelsüblichen Zeitschaltuhr verbunden ist.
Funktionsbeschreibungen:
Standard:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator AUS
Zugschalter:
Zugschalter 1x ziehen = Ventilator AN
Zugschalter 2x ziehen = Ventilator AUS
Nachlauf:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator schaltet sich nach Ablauf der Nachlaufzeit (3-30 min.) ab.
Feuchtesensor:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator schaltet sich nach Ablauf der Nachlaufzeit (3-30 min) ab.
Folgende Funktion ist gleichzeitig inbegriffen: sobald die Raumfeuchte (je nach Einstellung 40-80%)
erreicht ist, schaltet sich der Ventilator automatisch ein. Nach Ablauf der Nachlaufzeit schaltet dieser selbstständig wieder aus.
Bitte beachten Sie, dass Wohnraumventilatoren nicht als Abzug für Fette und Kochdämpfe geeignet sind.
Bitte beachten Sie, dass der Sensor nur auf Tröpfchenbildung (z.B. beim Duschen, Baden etc.) reagiert. Feuchte Raumluft wie z. B. im Keller oder Garage wird nicht erkannt.
Hinweis: Sollten Sie nicht sicher sein, wie Sie das Gerät anzuschließen haben bzw. welche Phasen Sie für einen Lüfter (Funktion) benötigen, bitten wir Sie in jedem Fall sich Rat von einem Fachmann einzuholen.

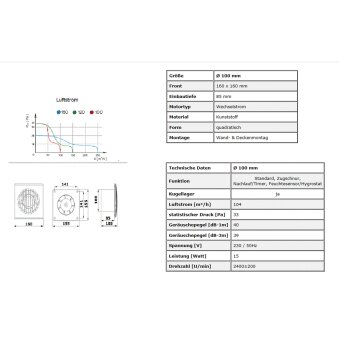

Technische Daten:
| Größe |
Ø 100 mm |
| Front |
160 x 160 mm |
| Einbautiefe |
85 mm |
| Motortyp |
Wechselstrom |
| Material |
Kunststoff |
| Form |
quadratisch |
| Montage |
Wand- & Deckenmontag |
| Technische Daten |
Ø 100 mm |
| Funktion |
Standard, Zugschnur,
Nachlauf/Timer, Feuchtesensor/Hygrostat |
| Kugellager |
ja |
| Luftstrom [m³/h] |
104 |
| statistischer Druck [Pa] |
33 |
| Geräuschepegel [dB-1m] |
40 |
| Geräuschepegel [dB-3m] |
39 |
| Spannung [V] |
230 / 50Hz |
| Leistung [Watt] |
15 |
| Drehzahl [U/min] |
2400±200 |
Anschlussplan:
Montage Rückstauklappe:
