Produktinformationen
| Produkteigenschaft |
Wert |
| Kategorie: |
Kunststoff Rohrsystem
|
| Durchmesser: |
Ø 100 mm, Ø 125 mm, Ø 140 mm, Ø 150 mm, Ø 160 mm, Ø 180 mm, Ø 80 mm, Ø 200 mm, Ø 250 mm, Ø 90 mm, Ø 224 mm, Ø 315 mm |
| Produktart: |
Kondenswasserabscheider |
Produktbeschreibung
Der Kondenswasserabscheider dient zum Auffangen und Ableiten von Kondenswasser, das an kalten Rohrleitungen oder Bauteilen entsteht. Er schützt die Umgebung vor Tropfwasser, Feuchtigkeit und daraus folgenden Schäden und sorgt für einen sauberen, kontrollierten Kondensatabfluss in technischen Anlagen.
Der Abscheider sollte möglichst direkt an der Kältebrücke bzw. am tiefsten Punkt der kondensierenden Stelle montiert werden – also genau dort, wo das Wasser entsteht oder sichtbar herunterläuft. So wird das Kondenswasser direkt am Entstehungsort erfasst und sicher abgeführt. Zwischen der Außenseite des montierten Rohrs und dem Sammler bleibt ein kleiner Luftraum, sodass sowohl Kondensat aus dem Rohrbereich als auch Wasser, das außen am Rohr herunterläuft, sicher in den Sammler gelangt. Das gesammelte Wasser wird über den integrierten Ablaufstutzen/Nippel abgeführt – dort kann bei Bedarf einfach ein Schlauch angeschlossen werden, um das Kondensat gezielt weiterzuleiten.
Kältebrücken entstehen überall dort, wo Bauteile oder Leitungen deutlich kälter sind als die umgebende Luft, etwa durch kalte Luft im Rohr, metallische Übergänge, ungedämmte Bereiche oder Anschlüsse. Trifft warme, feuchte Luft auf diese stark abgekühlten Stellen und liegt deren Oberfläche unter dem Taupunkt, schlägt sich Feuchtigkeit als Wasser nieder – es bildet sich Kondensat, das am Rohr entlangläuft oder abtropft.
Typische Einsatzbereiche:
- Klimaanlagen und Lüftungssystemen z. B. an Kondensatleitungen oder Auslässen, wo kalte Luft geführt wird.
- Kühl- und Kaltwasserleitungen etwa in Technikräumen, Gastronomie, Industrie oder Hausinstallationen.
- Wärmepumpen / Heizungs- und Kälteanlagen besonders an Übergängen, Rohrauslässen oder Sammelpunkten.
- Kühlzellen, Kühltheken, Getränkeleitungen überall dort, wo Leitungen stark heruntergekühlt werden und feuchte Umgebungsluft anliegt.
- Entfeuchter / Lufttrockner an Abläufen, an denen Kondensat sicher abgeführt werden muss.
Warum Polylactid (PLA)?
Polylactid ist ein biobasierter Kunststoff, der sich durch seine einfache Verarbeitung, hohe Maßhaltigkeit und gute Oberflächenqualität auszeichnet. Da es aus nachwachsenden Rohstoffen wie Maisstärke hergestellt wird, ist PLA umweltfreundlich und geruchsarm – ideal für den Einsatz in Innenräumen. Zudem überzeugt das Material durch seine hohe Formstabilität.
Die technischen Daten entnehmen Sie bitte dem Reiter "Technische Daten".

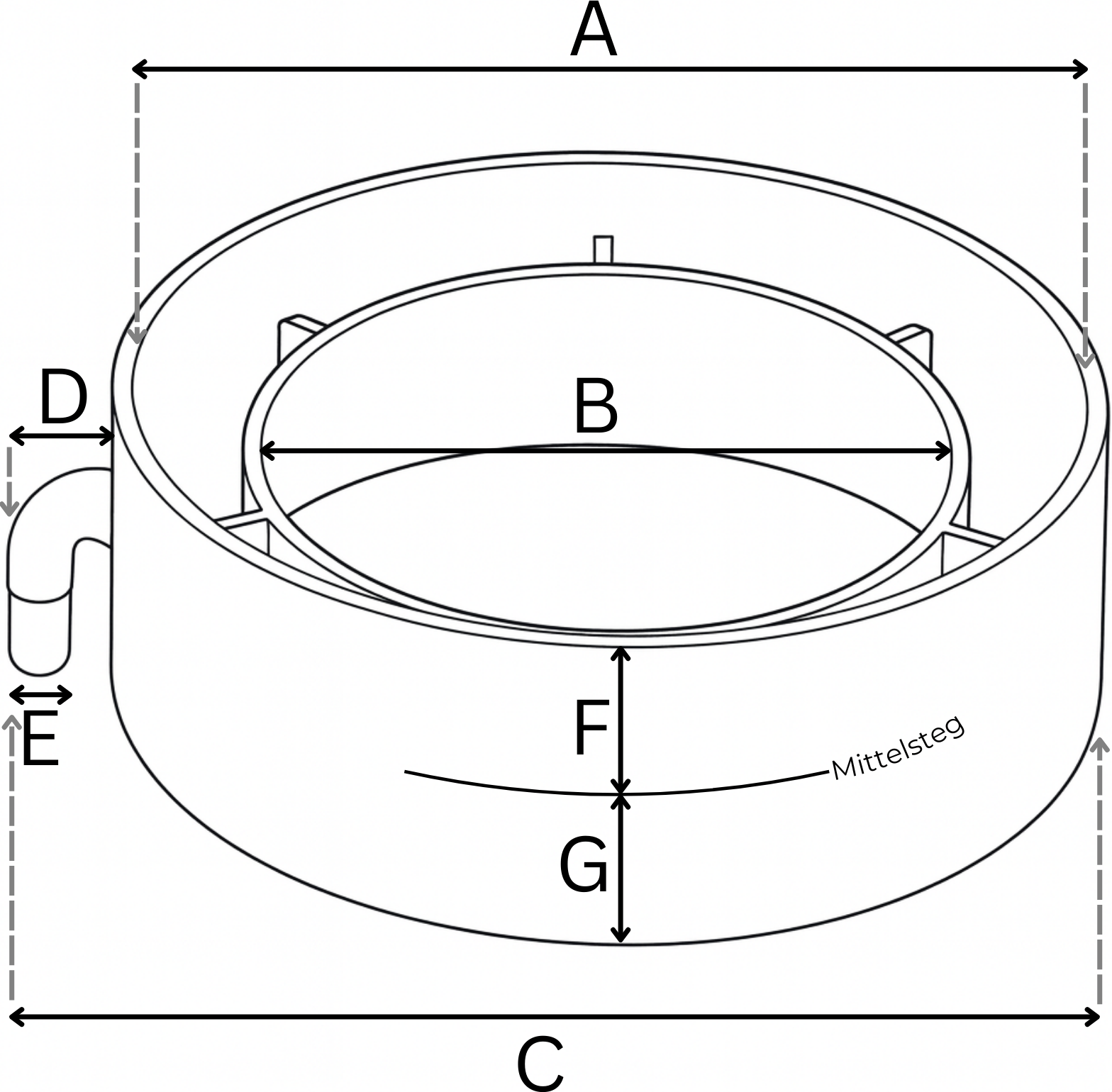

| Durchmesser |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
| Ø 80 mm |
85 |
35 |
120 |
29 |
16 |
30 |
27 |
| Ø 90 mm |
94 |
45 |
125 |
29 |
16 |
30 |
27 |
| Ø 100 mm |
105 |
55 |
135 |
29 |
16 |
30 |
27 |
| Ø 125 mm |
130 |
75 |
160 |
29 |
16 |
30 |
27 |
| Ø 140 mm |
145 |
95 |
175 |
29 |
16 |
30 |
27 |
| Ø 150 mm |
154 |
125 |
185 |
29 |
16 |
30 |
27 |
| Ø 160 mm |
165 |
110 |
200 |
29 |
16 |
30 |
27 |
| Ø 180 mm |
184 |
130 |
215 |
29 |
16 |
30 |
27 |
| Ø 200 mm |
204 |
150 |
235 |
29 |
16 |
30 |
27 |
| Ø 224 mm |
228 |
175 |
260 |
29 |
16 |
30 |
27 |
| Ø 250 mm |
255 |
200 |
285 |
29 |
16 |
30 |
27 |
| Ø 315 mm |
319 |
265 |
350 |
29 |
16 |
30 |
27 |
Bitte beachten Sie, dass sich der angegebene Durchmesser auf das Rohrinnenmaß des Anschlussrohres bezieht.
Hinweis:
Zwischen der Außenseite des am Kondenswassersammler montierten Rohrs und dem Kondenswassersammler bleibt ein kleiner Luftraum. Dadurch kann Wasser, das außen am Rohr entlangläuft, ebenfalls in den Kondensatablauf gelangen.
