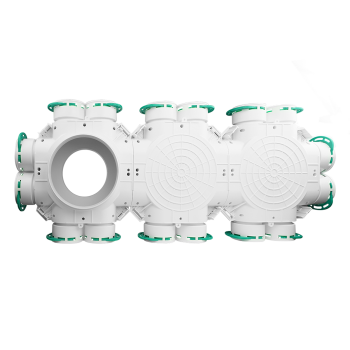

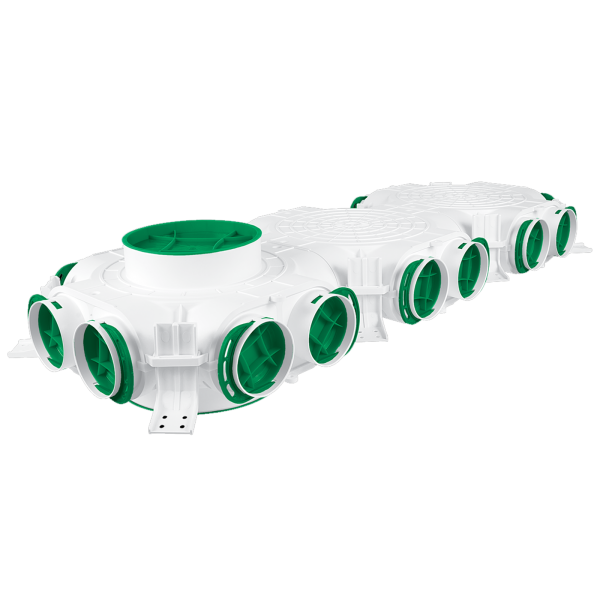

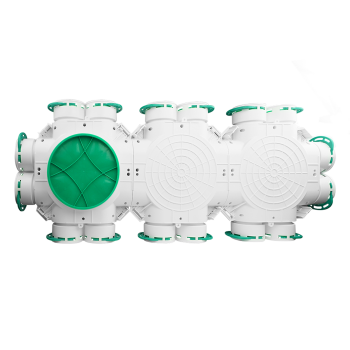

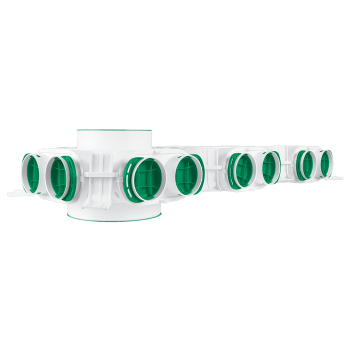

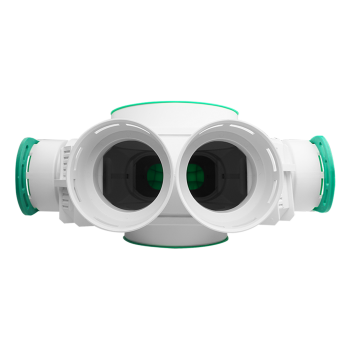

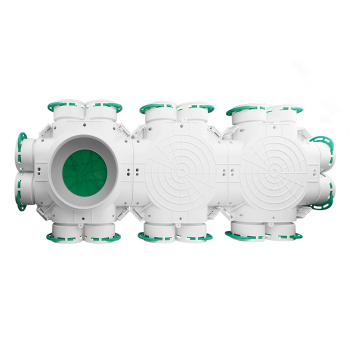

Der Verteilerkasten geradem Durchgang bietet die Möglichkeit, bis zu 16 Lüftungskanäle anzuschließen. Der Zuluft-Anschluss hat einen Durchmesser von Ø200 mm, welcher auf Ø160 mm reduziert wird, sodass verschiedene Installationsanforderungen abgedeckt werden können. Verteilerkästen sind besonders vorteilhaft für den Einbau über abgehängten Decken und in Bereichen geeignet, in denen die Gebäudehöhe begrenzt ist.
Mit dieser Ausführung dient zur Verteilung des Luftstroms zwischen zwei Etagen. Der Durchgangskanal Ø 160 / Ø 200 mm wird für den Luftstrom in die nächste Etage des Gebäudes verwendet, während Kanäle Ø75 mm oder Ø90 mm den Anschluss von bis zu 16 Kanälen zur Belüftung von Räumen im Untergeschoss ermöglichen. Der Luftstrom zwischen den Etagen wird mithilfe von Anemostaten reguliert.
Diese Bauweise ermöglicht eine flexible und platzsparende Integration in das Belüftungssystem, ohne die Raumhöhe unnötig zu beanspruchen. Durch die entsprechend profilierte Form des Verteilerkastens wird ein ruhiger Luftstrom gewährleistet, der gleichzeitig für geringe Druckverluste sorgt. Dies trägt zu einer effizienten und leisen Lüftung bei, was besonders in Wohn- und Arbeitsbereichen von Vorteil ist.

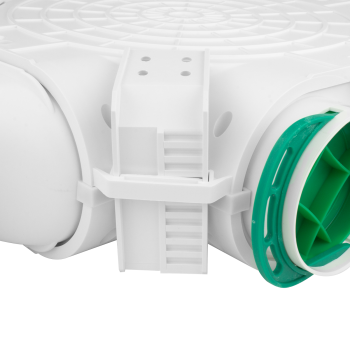

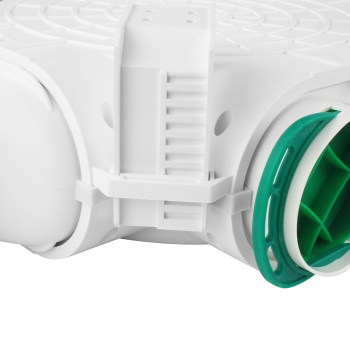

Mit den Montagefüßen können die Verteilerkästen an der Decke befestigt werden. Die Füße lassen sich problemlos in der Höhe verstellen, um den optimalen Abstand zur Decke sicherzustellen.
Lieferumfang:

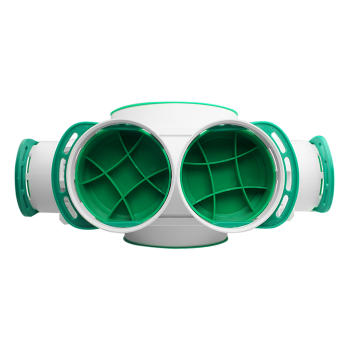

Das Set enthält einen Satz Dichtungen und Stopfen. Diese gewährleisten eine dichte Verbindung der Muffe und des Lüftungskanals sowie das Verschließen ungenutzter Anschlüsse.
Material und Bauweise:
Die Verteilerkästen bestehen aus modifiziertem Polypropylen, das mit einem bakteriostatischen Nano-Silber-Zusatz angereichert ist. Diese spezielle Materialkombination bietet nicht nur hohe Stabilität und Langlebigkeit, sondern auch antimikrobielle Eigenschaften, die zur Hygiene und Sicherheit beitragen. Dank der robusten Bauweise kann das System dauerhaft im Estrich oder an der Decke versenkt werden, was eine vielseitige Anwendung in verschiedenen Bauprojekten ermöglicht.
Die technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten".
