Produktbeschreibung
Bei diesem Produkt handelt es sich um B-WARE.
Das Produkt ist technisch einwandfrei, es weist lediglich Gebrauchsspuren auf, da dieses als Transportschaden oder aus Kundenretoure zu uns zurück kam.

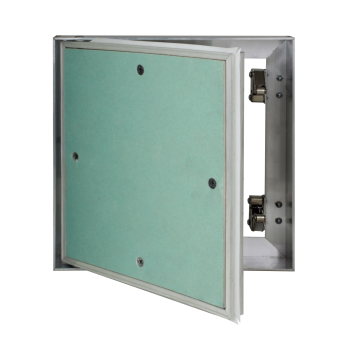

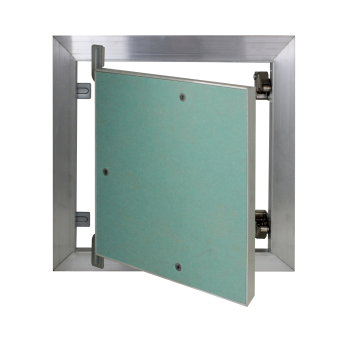

Revisionsklappen aus Gipskarton und einem Aluminium Rahmen bieten viele Verwendungsmöglichkeiten. Die Wartungstür kann verwendet werden um Gas- oder Wasserzählen, Rohre uvm. zugänglich zu machen. Diese Wartungsöffnungen sind robust, stabil und feuchtraumbeständig und somit vielseitig einsetzbar. Der hochwertige Aluminiumrahmen mit einer Breite von ca. 30 mm ist an den Ecken verschweißt. Die 12,5 mm einfachverplankte Gipskartonplatte sorgt für eine hohe Stabilität. Die Revisionstür ist je nach Modell mit 1 oder 2 Druckverschlüssen versehen und kann aufgrund der beiden Splinte nach rechts oder links - je nach Einbausituation - geöffnet werden. Das Öffnen oder Schließen erfolgt mit Druck auf die Klappe.
Vorteile:
- Leichte Montage
- Druckverschluss der höchsten Qualität
- Aluminiumprofil
- Gipskarton-Einlage 12,5 mm (für feuchte Räume geeignet grün)
- Tapezieren, Spachteln oder überstreichen geeignet
Weitere Infos:
- für Inspektions-Wartungszugang z.B. Heizung, Wasserzähler, Elektro uvm.
- extrem hochwertiges Material
Beplankung:
einfach beplankt 12,5 mm
Rahmen:
Alu Rahmen ca. 30 mm
Die Technische Zeichnung und eine Montageanleitung entnehmen Sie bitte dem Reiter "Technische Daten"
| Größe [mm] |
A [mm] |
B [mm] |
| 100 x 100 |
100 |
100 |
| 150 x 150 |
150 |
150 |
| 150 x 200 |
200 |
150 |
| 150 x 300 |
300 |
150 |
| 200 x 200 |
200 |
200 |
| 200 x 250 |
250 |
200 |
| 200 x 300 |
300 |
200 |
| 200 x 500 |
500 |
200 |
| 200 x 600 |
600 |
200 |
| 225 x 300 |
300 |
225 |
| 250 x 300 |
300 |
250 |
| 250 x 330 |
330 |
250 |
| 250 x 350 |
350 |
250 |
| 250 x 400 |
400 |
250 |
| 250 x 600 |
600 |
250 |
| 300 x 300 |
300 |
300 |
| 300 x 400 |
400 |
300 |
| 300 x 500 |
500 |
300 |
| 300 x 600 |
600 |
300 |
| 300 x 700 |
700 |
300 |
| 300 x 800 |
800 |
300 |
| 300 x 1000 |
1000 |
300 |
| 400 x 400 |
400 |
400 |
| 400 x 600 |
600 |
400 |
| 400 x 700 |
700 |
400 |
| 500 x 500 |
500 |
500 |
| 500 x 700 |
700 |
500 |
| 500 x 1000 |
1000 |
500 |
| 600 x 600 |
600 |
600 |
| 600 x 800 |
800 |
600 |
| 600 x 1000 |
1000 |
600 |
| 600 x 1200 |
1200 |
600 |
| 700 x 700 |
700 |
700 |
| 800 x 800 |
800 |
800 |
Montageanleitung
Ausschnitt für die Revisionsklappe.
Bitte je Seite 5 mm größer ausschneiden.
Revisionsklappe von hinten einsetzten.
Anschließend wird diese von vorne mit Schnellbauschrauben durch das
Aluminiumprofil verschraubt.
Im Anschluss werden die Schnellbauschrauben verspachtelt.
Nun kann die Wand gestrichen oder tapeziert werden.
