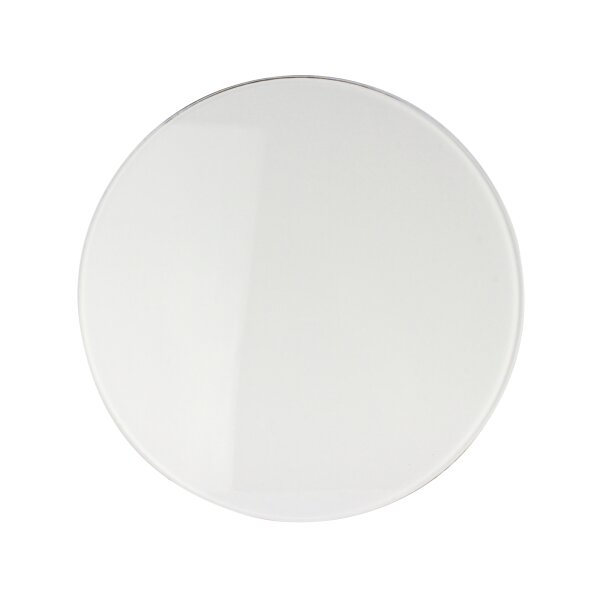

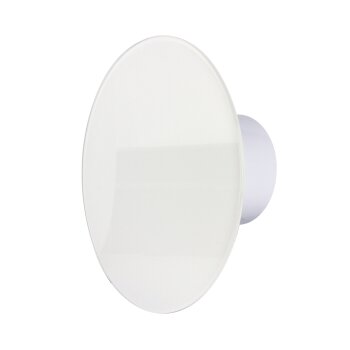

Diese Fronten aus Echtglas bestehen durch ihr zeitloses und modernes Design. Sie können zwischen einer matten oder einer glänzenden Front wählen.
Da die Fronten nur mit einem Klippverschluss am Lüfter fixiert werden, ist es kinderleicht diese zu wechseln. Somit können Sie die Fronten auch nach einem Tapetenwechsel dem Design und der Farbe Ihres Wohnraumes anpassen.

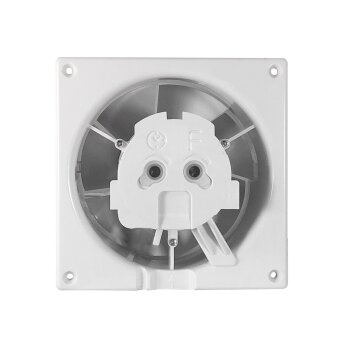

Zur der Front wählen Sie den passenden Lüfter.
Die meisten Wohnraumlüfter sind geeignet, um feuchte Luft nach außen zu befördern. Daher finden Ventilatoren am häufigsten Einsatz in feuchten Räumen wie Badezimmer, Keller etc.
Natürlich können unsere Geräte auch in anderen Wohnräumen eingesetzt werden. Überall dort, wo Sie schlechte Luft empfinden. Die Lüfter sind perfekt dazu geeignet, um einen Luftaustausch zwischen zwei Räumen zu gewährleisten. Wandlüfter sorgen somit für ein gesundes und frisches Raumklima.

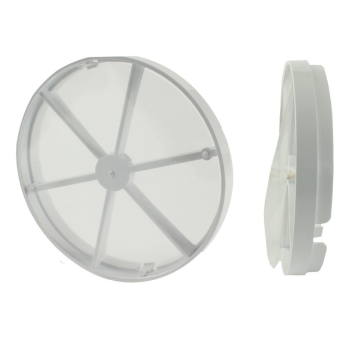

Hinweis: Es empfiehlt sich in jedem Fall, aber besonders wenn der Ventilator an einer Wand nach außen montiert wird, eine Rückstauklappe am Lüfter anzubringen. Die Rückstauklappe verhindert, dass von außen kalte oder feuchte Luft durch den ausgeschalteten Lüfter wieder in den Wohnraum dringen kann. Somit ist für ein frisches Raumklima bestens gesorgt.
Da die Lüfter ein Kugellager besitzen, sind diese auch für die Deckenmontage geeignet.
Folgende Funktionen sind erhältlich:
- Standard
- Zugschalter und Netzstecker
- Nachlauf / Timer
- Nachlauf mit Einschaltverzögerung
- Feuchtesensor / Hygrostat
Funktionsbeschreibungen:
Standard:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator AUS
Zugschalter und Netzstecker:
Zugschalter 1x ziehen = Ventilator AN
Zugschalter 2x ziehen = Ventilator AUS
Nachlauf / Timer:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator schaltet sich nach Ablauf der Nachlaufzeit (3-30 min.) ab.
Nachlauf mit Einschaltverzögerung:
Bedienung z.B. mit Lichtschalter
Licht AN = Nach einer Einschaltverzögerung von ca. 2:30 min geht der Ventilator an
Licht AUS = Ventilator schaltet sich nach Ablauf der Nachlaufzeit (3 min - 23 min) ab.
Feuchtesensor / Hygrostat:
Bedienung z.B. mit Lichtschalter
Licht AN = Ventilator AN
Licht AUS = Ventilator schaltet sich nach Ablauf der Nachlaufzeit (3-30 min) ab.
Folgende Funktion ist gleichzeitig inbegriffen: sobald die Raumfeuchte (je nach Einstellung 40-80%) erreicht ist, schaltet sich der Ventilator automatisch ein. Nach Ablauf der Nachlaufzeit schaltet dieser selbstständig wieder aus.
Hinweis: Der Feuchtesensor reagiert auf Tröpfchenbildung wie z. B. beim Duschen durch aufsteigenden Dampf. Er reagiert nicht bei Feuchtigkeit, die z. B. aufgrund feuchter Wände aufkommt (Keller, Garage etc.). Hier empfehlen wir einen Standard Lüfter, der mit einer handelsüblichen Zeitschaltuhr verbunden ist.
Bitte beachten Sie, dass Wohnraumventilatoren nicht als Abzug für Fette und Kochdämpfe geeignet sind.
Die Technischen Daten und die Technische Zeichnung entnehmen Sie bitte dem Reiter "Technische Daten"
