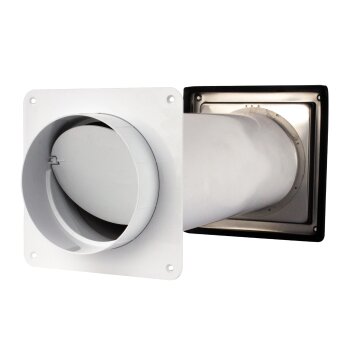

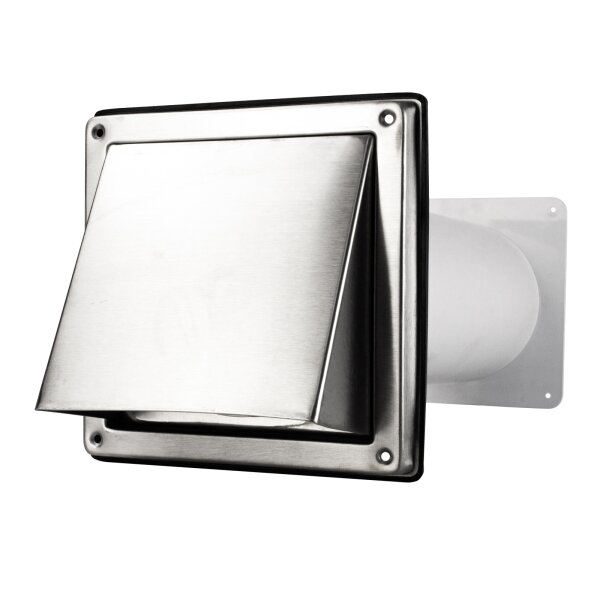

Wir bieten Ihnen ein Set, welches aus einem Wandflansch, Rohr und Abschlussgitter besteht.
Dieses Set bieten wir in den Größen Ø 100 - 125 - 150 mm an und ist dafür vorgesehen, um es als Mauerkasten zu verwenden. Sie haben die Auswahl an vielen verschiedenen Abschlussgittern und Farben, welche im unteren Teil der Beschreibung genauer erläutert werden. Zudem können Sie wählen, ob sich an dem Wandflansch eine Rückstauklappe befinden soll oder nicht.
Komponente:

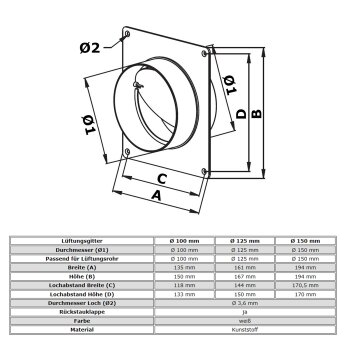

Wandflansch mit Rückstauklappe:
Der Wandflansch wird dazu verwendet, um einen schönen Wandabschluss zu erzeugen und gleichzeitig die Rohre der Dunstabzugshaube mit dem Mauerkasten-System zu verbinden und an der Wand zu fixieren.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Durchmesser (Ø1) |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Breite (A) |
135 mm |
161 mm |
194 mm |
| Höhe (B) |
150 mm |
167 mm |
194 mm |
| Lochabstand Breite (C) |
118 mm |
144 mm |
170,5 mm |
| Lochabstand Höhe (D) |
133 mm |
150 mm |
170 mm |
| Durchmesser Loch (Ø2) |
Ø 3,6 mm |
| Rückstauklappe |
ja |
| Farbe |
weiß |
| Material |
Kunststoff |
Wandflansch ohne Rückstauklappe:
Der Wandflansch wird dazu verwendet, um einen schönen Wandabschluss zu erzeugen und gleichzeitig die Rohre der Dunstabzugshaube mit dem Mauerkasten-System zu verbinden und an der Wand zu fixieren. Die Größe Ø 150 mm wird mit Rückstauklappe geliefert.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Durchmesser (Ø1) |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Breite (A) |
135 mm |
161 mm |
194 mm |
| Höhe (B) |
150 mm |
167 mm |
194 mm |
| Lochabstand Breite (C) |
118 mm |
144 mm |
170,5 mm |
| Lochabstand Höhe (D) |
133 mm |
150 mm |
170 mm |
| Durchmesser Loch (Ø2) |
Ø 3,6 mm |
| Rückstauklappe |
nein |
ja |
| Farbe |
weiß |
| Material |
Kunststoff |

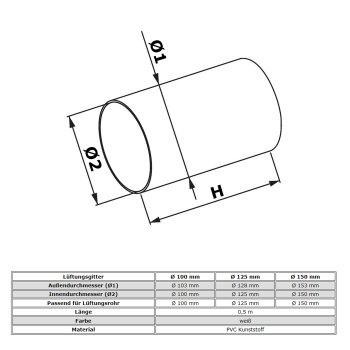

PVC Rohr 0,5 m:
Das PVC Lüftungsrohr ist das Bindeglied von der bestehenden Rohrsystem zu den Abschlussgitter. Wir bieten das Rohr mit einer Länge von 0,5 m an. Je nach Gebrauch kann dieses gekürzt werden.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Außendurchmesser (Ø1) |
Ø 103 mm |
Ø 128 mm |
Ø 153 mm |
| Innendurchmesser (Ø2) |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Länge |
0,5 m |
| Farbe |
weiß |
| Material |
PVC Kunststoff |
Kunststoff Lamelle:
Die 5 Lamellen liegen locker an und öffnen sobald die Abluft nach außen transportiert werden soll.
Das Gitter ist 2-teilig. An der Montageplatte befindet sich der Flansch, welcher in das Rohr geschoben wird.
Die Größe Ø 125 mm besteht aus einem Flansch mit der Größe Ø 120 mm mit einem Adapterring.
Bitte beachten Sie, dass die Farbe der Montageplatte variieren kann.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (A) |
Ø 98 mm |
Ø 123 mm |
Ø 148 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Montageplatte |
165 x 165 mm |
165 x 165 mm |
165 x 165 mm |
| Front Sichtmaß |
170 x 170 mm |
170 x 170 mm |
170 x 170 mm |
| Anzahl Lamellen |
5 |
| Farbe |
weiß - grau - braun - anthrazit/graphit |
| Insektenschutz |
nein |
| Material |
Kunststoff |
Edelstahl Lamelle:
Abluft Edelstahlgitter mit Jalousie / Lamellen und Flansch. Das Edelstahlgitter ist zur Befestigung an der Außenwand vorgesehen. Dieses wird an der Außenwand verschraubt oder in einen Luftkanal mit gleichem Durchmesser eingeschoben.
Das Edelstahlgitter besitzt bewegliche Lamellen, die Schutz gegen jegliche Wetterbedingungen und Ungeziefer bieten.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (Ø) |
Ø 98 mm |
Ø 123 mm |
Ø 148 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (A x B) |
137 x 137 mm |
167 x 167 mm |
167 x 167 mm |
| Anzahl Lamellen |
4 |
| Farbe |
Edelstahl |
| Insektenschutz |
nein |
| Material |
Edelstahl |
Kunststoff Lüftungsgitter rund:
Dieses exklusive Lüftungsgitter übernimmt im Rahmen jedes Lüftungssystems eine entscheidende Rolle für eine natürliche Gravitation zwischen zwei Räumen. Durch das moderne und zeitlose Design wird jeder Rohrabschluss um ein vielfaches aufgewertet.
Um ein Eindringen von Fliegen und Insekten zu verhindern, wurde ein Insektenschutzgitter mit eingearbeitet. Der Vorteil an diesem Insektenschutz ist, dass das Fliegennetz nicht separat eingelegt ist, sondern im Herstellungsprozess direkt in den Lamellen mit eingearbeitet. Somit ist kein Verrutschen, bedingt durch Temperaturschwankungen und/oder Luftströme möglich.
Das Gitter in Ø 125 mm ist mit einem Vergrößerungsring in weiß versehen.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (A) |
Ø 98 mm |
Ø 124 mm |
Ø 148 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Flansch Tiefe (C) |
28 mm |
24 mm |
24 mm |
| Front Sichtmaß (B) |
Ø 128 mm |
Ø 147,5 mm |
Ø 176 mm |
| Farbe |
weiß - grau - braun - anthrazit/Graphit - ziegelrot - schwarz |
| Insektenschutz |
integriert |
| Material |
Kunststoff |
Kunststoff Lüftungsgitter eckig:
Die Lamellen laufen nach außen über den Rahmen aus. Somit wird ein sichtbar weicher Abschluss geschaffen.
Das Gitter ist 2-teilig. An der Montageplatte befindet sich der Flansch. Die Größe Ø 125 mm ist mit einem Adapterring versehen. Die Montageplatte wird an der Wand und anschließend die Front/Gitter darauf befestigt (versehen mit Clip).
Das Lüftungsgitter ist mit einem integrierten Insektenschutz versehen, sodass keine ungewünschten Insekten durch das Lüftungsrohr ins Innere dringen können.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (Ø) |
Ø 98 mm |
Ø 124 mm |
Ø 148 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Montageplatte |
165 x 165 mm |
| Front Sichtmaß |
170 x 170 mm |
| Anzahl Lamellen |
5 |
| Farbe |
weiß - grau - braun - anthrazit/Graphit - ziegelrot - schwarz |
| Insektenschutz |
integriert |
| Material |
Kunststoff |
Edelstahl Lüftungsgitter rund:
Dieses Gitter wird als Abluftgitter sowie als Zuluftgitter im Außen & Innenbereich verwendet. Unser Lüftungsgitter ist absolut witterungsbeständig und für verschiedenste Montagearten geeignet wie z.B. für Dunstabzugshauben, Ablufttrockner usw. Auf der Rückseite befindet sich ein feinmaschiges Insektenschutzgitter. Das Insektenschutzgitter ist fest mit dem Lüftungsgitter montiert.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (b) |
Ø 99 mm |
Ø 117 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (a) |
Ø 127 mm |
Ø 146 mm |
Ø 180 mm |
| Flanschtiefe (c) |
28 mm |
33 mm |
38 mm |
| Farbe |
Edelstahl |
| Insektenschutz |
ja |
| Material |
Edelstahl |
Edelstahl Wetterschutzhaube rund mit Gitter:
Abluft bzw. Zuluftgitter aus Edelstahl rund, mit Insektennetz und Flansch sowie Schirm (Wetterschutz). Am Flansch befindet sich eine Klammer, durch die das Gitter im Rohr besser fixiert ist. Das Lüftungsgitter kann sowohl für die Abluft als auch für die Zuluft in Wohn- oder Geschäftsräumen wie z.B. Küchen, Badezimmer, Toiletten, Büros, Geschäften, Garagen usw. verwendet werden.
Die Abschirmung/Haube bietet Schutz gegen jegliche Wetterbedingungen. Das Stahlnetz im inneren sorgt dafür, dass keine Vögel, Mäuse etc. in das Lüftungsrohr eindringen können.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (A) |
Ø 97 mm |
Ø 120 mm |
Ø 145 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (B) |
Ø 133 mm |
Ø 165 mm |
Ø 192 mm |
| Flanschtiefe (C) |
52 mm |
52 mm |
62 mm |
| Farbe |
Edelstahl |
| Stahlnetz |
ja |
| Material |
Edelstahl |
Edelstahl Wetterschutzhaube rund mit Lamellen:
Ablufthaube mit Insektennetz aus Edelstahl Abluft bzw. Zuluftgitter aus Edelstahl rund, mit Insektennetz und Flansch sowie Schirm (Wetterschutz). Das Gitter besitzt feststehende, horizontal angebrachte Jalousien, welche sich Dank der einfachen Konstruktion sehr leicht reinigen lassen. Ein integriertes Insektennetz aus Metall in Wabenform, verhindert das Eindringen von Insekten und die Abschirmung/Haube bietet Schutz gegen jegliche Wetterbedingungen.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (A) |
Ø 97 mm |
Ø 120 mm |
Ø 145 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (B) |
Ø 133 mm |
Ø 165 mm |
Ø 192 mm |
| Flanschtiefe (C) |
52 mm |
52 mm |
62 mm |
| Farbe |
Edelstahl |
| Insektennetz |
ja |
| Material |
Edelstahl |

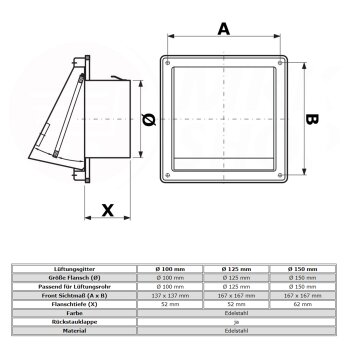

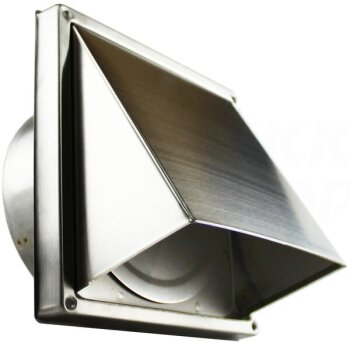

Edelstahl Wetterschutzhaube eckig:
Ablufthaube aus Edelstahl mit Flansch sowie Schirm (Wetterschutz). Die Edelstahlhaube ist zur Befestigung an der Außenwand vorgesehen. Im Inneren der Haube befindet sich eine Rückstauklappe, welche sich automatisch öffnet, wenn Luft nach Außen strömt und sich anschließend wieder schließt, um zu verhindern, dass Luft von Außen ins Innere gelangt.
An der Rückseite der Wetterschutzhaube befindet sich eine Dichtung, um einen perfekten Abschluss zur Wand zu gewähren.
Die Edelstahlhaube besitzt eine Wetterschutzhaube, die Haube bietet Schutz gegen jegliche Wetterbedingungen.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (Ø) |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (A x B) |
137 x 137 mm |
167 x 167 mm |
167 x 167 mm |
| Flanschtiefe (X) |
52 mm |
52 mm |
62 mm |
| Farbe |
Edelstahl |
| Rückstauklappe |
ja |
| Material |
Edelstahl |
Kunststoff Wetterschutzhaube runde Kante:
Ablufthaube aus ABS Kunststoff mit Flansch sowie Schirm (Wetterschutz). Die abgerundeten Kanten verleihen der Haube wein elegantes Aussehen. Im Inneren der Haube befindet sich eine Rückstauklappe, welche sich automatisch öffnet, wenn Luft nach Außen strömt und sich anschließend wieder schließt, um zu verhindern, dass Luft von Außen ins Innere gelangt.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (Ø) |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (A x A) |
190 x 190 mm |
190 x 190 mm |
250 x 250 mm |
| Haubentiefe (B) |
72 mm |
72 mm |
116 mm |
| Haubenbreite (C) |
130 mm |
130 mm |
165 mm |
| Farbe |
braun - Graphit/anthrazit - weiß - schwarz |
| Rückstauklappe |
ja |
| Material |
Kunststoff |
Kunststoff Wetterschutzhaube eckig:
Das Lüftungsgitter mit Wetterschutzhaube hat den Vorteil, dass kein Wasser z.B. Regen durch das Gitter nach Innen gelangen kann
Die Rückstauklappe verhindert zusätzlich, dass keine Luft von Außen nach in den Innenraum kommt.
| Lüftungsgitter |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Größe Flansch (Ø) |
Ø 98 mm |
Ø 123 mm |
Ø 148 mm |
| Passend für Lüftungsrohr |
Ø 100 mm |
Ø 125 mm |
Ø 150 mm |
| Front Sichtmaß (A x A) |
153 x 153 mm |
190 x 190 mm |
190 x 190 mm |
| Haubentiefe (B) |
70 mm |
86 mm |
86 mm |
| Haubenbreite (C) |
120 mm |
150 mm |
150 mm |
| Farbe |
braun - grau - weiß |
| Rückstauklappe |
ja |
| Material |
Kunststoff |
