Unsere Schwerlastschienenkonsolen und Wandausleger sind die ideale Lösung für schwebende Konstruktionen und bieten eine zuverlässige Unterstützung für schwere Lasten.
Dank ihres platzsparenden Designs eignen sich diese Artikel perfekt für Räume, in denen der verfügbare Platz begrenzt ist. Durch die praktische Wandmontage können Sie wertvollen Bodenplatz freigeben und die Konsole sicher an der Wand befestigen.
Unsere Träger finden in der Lüftungstechnik ihren Einsatz um runde und eckige Lüftungsleitungen sicher zu tragen. Sie bieten eine stabile und sichere Unterstützung für diese Elemente, unabhängig von ihrer Form oder Größe. Egal, ob Sie ein rundes oder eckiges Lüftungssystem installieren möchten, diese Konsolen werden Ihren Anforderungen gerecht.
Hergestellt aus hochwertigen Stahl, gewährleisten unsere Konsolen eine robuste und langlebige Konstruktion. Sie können sich auf ihre Zuverlässigkeit verlassen, selbst bei anspruchsvollen Anwendungen.
Mit einer beeindruckenden Belastungsgrenze von bis zu 300 kg sind die Schwerlastkonsolen ideal für den Einsatz in verschiedenen Anwendungen geeignet.
Unsere Schwerlastkonsolen und Wandausleger werden mit den passenden Stopfen geliefert, um einen schönen Abschluss des Trägers zu ermöglichen.
Hinweis: bitte beachten Sie, auch die passenden Schrauben/Dübel, welche diese Lasten tragen können, zu verwenden.
Technische Daten finden Sie unter dem Reiter "Technische Daten".

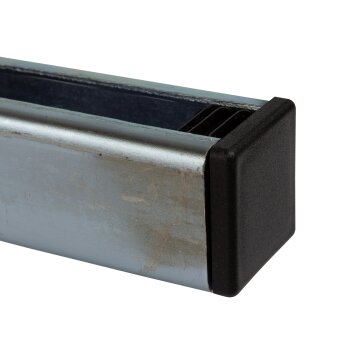

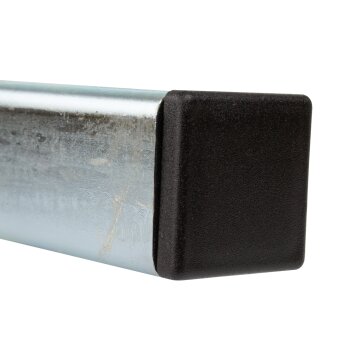

Stopfen Technische Zeichnung:
| Rohraußenmaß |
R Wandstärke [mm] |
A [mm] |
C
[mm] |
H [mm] |
a
[mm] |
b
[mm] |
| 30 x 30 mm |
1,0 - 2,5 |
30 |
4,5 |
14,3 |
23 |
28,5 |

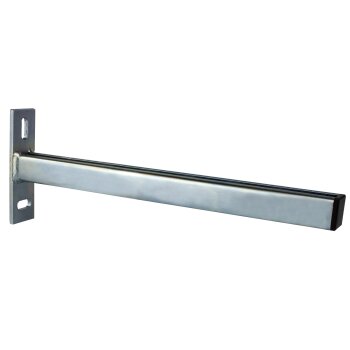

Wandausleger Technische Zeichnung:
A
[mm] |
B
[mm] |
L
[mm] |
| 30 |
30 |
150 |
| 30 |
30 |
250 |
| 30 |
30 |
300 |
| 30 |
30 |
350 |
| 30 |
30 |
400 |
| 30 |
30 |
450 |
| 30 |
30 |
500 |
Wandausleger Technische Daten:

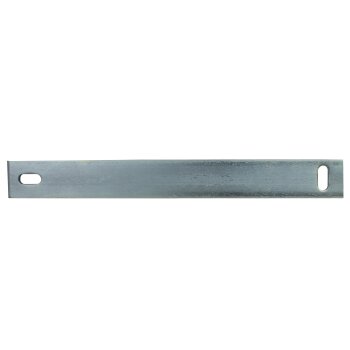

Wandhalterung: 110 mm lang
Flachstahl: 40 mm breit und 5 mm stark
Lochkreis Wandbefestigung: 10 mm x 25 mm
Lochkreis Profil: 10 mm x 20 mm
Material: verzinkter Stahl

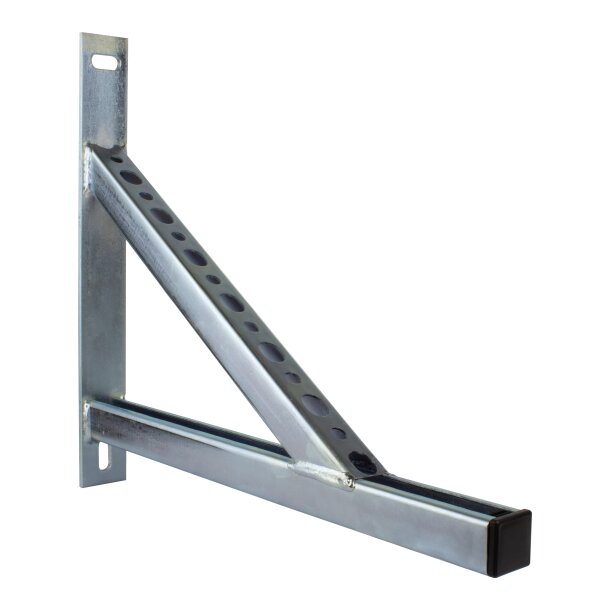

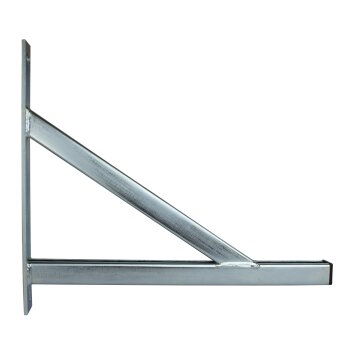

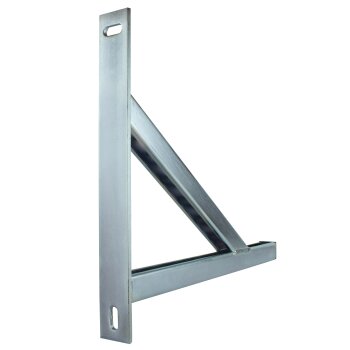

Schwerlastkonsole Technische Zeichnung:
Länge
[mm] |
S
[mm] |
H
[mm] |
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
L
[mm] |
| 400 |
30 |
30 |
42 |
350 |
160 |
245 |
400 |
| 500 |
30 |
30 |
42 |
350 |
160 |
245 |
500 |
