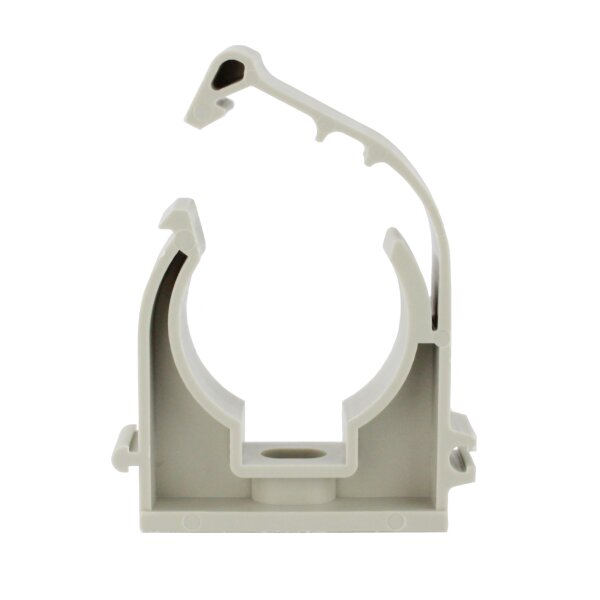

Rohrhalter Halter Klammer Rohrklemme Rohrschelle Fußbodenheizung Pool Teich Ø 32 mm TYP 1 einfach mit Clip 5 Stk.

(1 Bewertungen)

Durchmesser
Ausführung
Stückzahl

2,90 €

0,58 € pro 1 Stück

inkl. 19% USt. , zzgl.

Stk

102 Stk Auf Lager
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Artikelnummer: 11859-000952
GTIN: 4260401804584
Kategorie: Zubehör
Hersteller: VONLIS

Beschreibung
Bewertungen

Rohrhalterungen für Fußbodenheizung, Teich oder Pool / Schwimmbecken

Diese Rohrschellen bzw. Rohrhalterungen eignen sich für alle gängigen Rohrleitung egal ob ein Flexrohr oder ein starres Rohr mit den unten angegebenen Durchmessern. Sie können zwischen verschiedenen Artikeln wählen. Je nach Auswahl befindet sich an der Halterung ein eingepresstes M6 Metallgewinde. Damit können Sie die Halterung sehr gut fixieren und ist somit vor einem versehentlichen verrutschen geschützt. Die einzel Halterungen können beliebig oft miteinander fixiert werden. (Auf dem Detailbild unten sehr gut zu sehen)

Ihre Vorteile:
- Je nach Auswahl mit M6 Metallgewinde
- einzelhalterung kann beliebig oft miteinander verbunden werden (Detailbild)
- für alle gängigen Rohrleitungen

Weitere Infos:
- mit M6 Gewinde
- zum befestigen an Wand, Boden usw.
- Halterung mit Klipp
- Farbe: grau

Detailbild:

Technische Zeichnung & Daten:

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 1	36,9	38,7	15,6	25,1	-	20
TYP 1TYP 1	43	44,7	15,6	37,7	-	25
TYP 1	52,8	51,8	16	30,4	-	32
TYP 1	63,1	62,3	16	35,7	-	40
TYP 1	77,7	74	19	40,3	-	50
TYP 1	94,7	92,7	19	51	-	63
TYP 2	70,9	38,5	15,7	25,2	42,8	2 x 20
TYP 2	88,5	44,7	15,9	27,8	54,5	2 x 25

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 3	24,5	22,5	15,8	16,9	-	8,5
TYP 1TYP 3	33,7	29,9	15,8	24,2	-	16
TYP 3	38,1	32,8	15,8	25,7	-	20
TYP 3	42,6	38,3	15,8	27,9	-	25
TYP 3	49,4	43,6	15,8	31,6	-	32
TYP 4	65,3	30,2	15,9	24,2	40,4	2 x 16
TYP 4	70,5	34,8	15,9	25,5	43,4	2 x 20
TYP 4	89	40	15,9	27,8	54,7	2 x 25
TYP 4	106,4	44,3	15,9	31,9	63,2	2 x 32

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 5.1	33,7	38	15,7	24,2	-	16
TYP 1TYP 5 / 5.1	45,2	43,2	15,9	25,5	-	20
TYP 5 / 5.1	52,2	49,2	15,9	28,1	-	25
TYP 5 / 5.1	52,5	54,7	15,9	31,8	-	32
TYP 5	63,4	63,6	15,9	36,6	-	40
TYP 5	80,2	77	18,7	40,4	-	50
TYP 5	96,3	91	18,9	46,6	-	63
TYP 5	120,1	90,6	24	62,5	-	75
TYP 5	138,7	129,3	24	68,3	-	90
TYP 5	164	149,2	24	78,3	-	110
TYP 6	110,8	53,4	16	31,8	63,1	2 x 32

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 7 / 7.1	28,9	30,8	15,9	20,8	-	15
TYP 1TYP 7 / 7.1	32,2	24,5	15,9	22,2	-	18
TYP 7 / 7.1	37,4	39,7	15,9	25	-	22
TYP 7 / 7.1	45,5	46,5	15,9	28	-	28
TYP 8 / 8.1	56	30,9	15,9	20,5	34,8	2 x 15
TYP 8 / 8.1	65,4	34,4	15,9	22,2	40	2 x 18
TYP 8 / 8.1	75,5	42,2	15,9	27,4	45	2 x 22
TYP 8 / 8.1	91,4	46,4	15,9	27,7	52,7	2 x 28

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 9	24,5	23,5	15,9	17,8	-	10
TYP 1TYP 9/ 9.1	28,2	28,5	15,9	19,9	-	12
TYP 9 / 9.1	29,8	30,3	15,9	20,6	-	15
TYP 9 / 9.1	33,6	31,5	15,9	22,3	-	18
TYP 9 / 9.1	38,7	35	15,9	24,7	-	22
TYP 10 / 10.1	51,6	28,8	15,9	21,1	33,1	2 x 12
TYP 10 / 10.1	58,1	32,2	15,9	22,7	35,9	2 x 15
TYP 10 / 10.1	67,2	33,9	15,9	24,2	40,9	2 x 18
TYP 10 / 10.1	75,6	39,7	15,9	26,2	44,9	2 x 22

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 11 / 11.1	48	52,5	15,9	29,3	-	28
TYP 1TYP 11/ 11.1	57	55,1	15,9	31	-	35
TYP 12 / 12.1	104,3	51,8	15,9	29,5	60,1	2 x 28

Abmessung	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	Ø [mm]
TYP 13	33,7	29,9	15,7	24,2	-	16
TYP 1TYP 13	38,1	32,8	15,8	25,7	-	20
TYP 13	42,6	38,3	15,8	27,9	-	25
TYP 14	65,3	30,2	15,9	24,2	40,4	16
TYP 14	70,5	34,8	15,9	24,2	43,4	20
TYP 14	89	40	15,9	25,5	53,7	25
